راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی پکیج تزریق مواد شیمیایی نوشته شده است. هدف این است که محصول فقط از نظر نام تجاری دیده نشود، بلکه استاندارد، شرایط کاری، مدارک، خطاهای رایج و معیار پذیرش نیز روشن باشد.
پکیج تزریق چه تفاوتی با دوزینگ پمپ تنها دارد؟

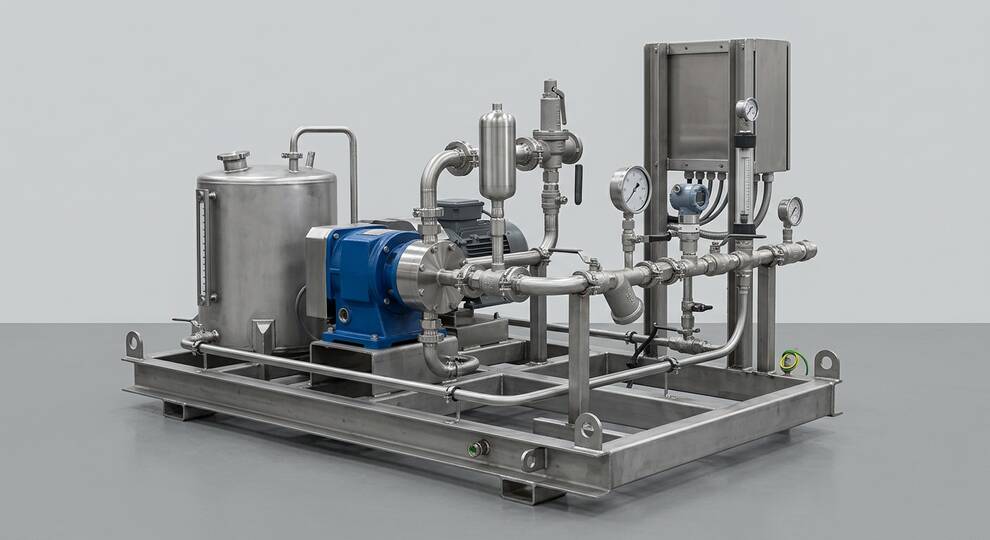

پکیج تزریق مواد شیمیایی فقط یک پمپ نیست؛ یک سیستم کامل شامل مخزن یا Drum، دوزینگ پمپ، Pulsation Dampener، Back Pressure Valve، Relief Valve، Injection Quill، فیلتر، پایپینگ، ابزار دقیق و تابلو کنترل است. اگر فقط پمپ خریداری شود، بسیاری از جزئیات لازم برای تزریق پایدار در سایت باقی میماند و تیم نصب مجبور میشود اقلام را جداگانه و گاهی ناسازگار تهیه کند.
کاربردهای واقعی در نفت، گاز و صنعت
این پکیج برای تزریق Corrosion Inhibitor، Scale Inhibitor، Biocide، Methanol، Demulsifier، Oxygen Scavenger، Antifoam یا مواد تصفیه آب استفاده میشود. هر ماده شیمیایی رفتار متفاوتی دارد: ویسکوزیته، خورندگی، فشار بخار، دمای نگهداری و خطرات MSDS روی متریال، نوع پمپ و تجهیزات ایمنی اثر میگذارد. برای Methanol یا مواد قابل اشتعال، Ex و HSE اهمیت بیشتری دارد.
طراحی پمپ و دقت تزریق
در دوزینگ، دبی نامی بهتنهایی کافی نیست. Turndown، Accuracy، Repeatability، فشار تخلیه، NPSH، Back Pressure و کنترل 4-20mA باید بررسی شود. پمپ دیافراگمی برای بسیاری از مواد خورنده و نشتیحساس مناسب است؛ Plunger Pump برای فشارهای بالاتر استفاده میشود اما نیاز به آببندی و نگهداری دقیقتری دارد.
اجزای جانبی حیاتی
Pulsation Dampener نوسان فشار را کم میکند، Calibration Pot امکان تست دبی واقعی را میدهد، Relief Valve از Overpressure محافظت میکند و Injection Quill تزریق را به مرکز جریان نزدیکتر میبرد. حذف این اقلام برای کاهش قیمت، معمولاً در راهاندازی مشکل ایجاد میکند. برای بهرهبردار، دسترسی به شیرها و گیجها باید ساده و ایمن باشد.
متریال و MSDS
انتخاب متریال باید از روی MSDS و شرایط غلظت/دما انجام شود. SS316، PVC، PVDF، PTFE، Hastelloy یا آلیاژهای دیگر هرکدام محدوده کاربرد دارند. Seal، Diaphragm، O-ring و Tubing نیز باید سازگار باشند. اگر ماده شیمیایی کریستالی یا رسوبگذار باشد، شستوشو و Drain/Vent پکیج باید دیده شود.
تابلو کنترل و ابزار دقیق
پکیج میتواند Local Control، VFD، Stroke Controller، Flow Switch، Pressure Transmitter، Level Switch، Low-low Level Trip و ارتباط با DCS داشته باشد. اگر پکیج در Hazardous Area نصب میشود، موتور، Junction Box، Instrument و کابلکشی باید Ex مناسب داشته باشند. فلسفه Alarm و Trip باید قبل از ساخت روشن شود.
FAT، مدارک و تحویل
در FAT باید عملکرد پمپ، نشتی، Relief، سیگنالها، تابلو و مدارک بررسی شود. مدارک شامل P&ID، GA Drawing، Datasheet پمپ و ابزار، MTC متریال، Wiring، Cause & Effect، Manual و Spare List است. برای Offshore یا پروژههای حساس، ITP و Hold Pointهای تست باید قبل از سفارش توافق شود.
برندها و سازندگان قابل بررسی
- LEWA
- Milton Roy
- ProMinent
- Grundfos Dosing
- Seko
- Bran+Luebbe
- سازندگان پکیج تزریق مورد تایید پروژه
استانداردهای مهم
- API 675 برای Metering Pumpهای Controlled Volume
- API 674 برای برخی Plunger/Reciprocating Pumpهای فشار بالا
- ASME B31.3 برای پایپینگ فرایندی پکیج
- ASME Section VIII برای مخزن تحت فشار در صورت وجود Pressure Vessel
- IEC 60079 / ATEX برای تجهیزات برقی در Hazardous Area
- استانداردهای متریال و تست مطابق MSDS ماده شیمیایی
دادههای لازم برای RFQ
- Chemical Name، MSDS، Concentration و Temperature
- Flow min/normal/max و Discharge Pressure
- Pump Type، API 675/API 674 و Control Mode
- Tank Volume، Mixer، Dampener، Relief و Injection Quill
- Material، Ex Requirement، Instrumentation و FAT Scope
خطاهای رایج خرید
- خرید پمپ تنها به جای پکیج کامل
- انتخاب متریال بدون بررسی MSDS
- حذف Pulsation Dampener و Calibration Pot
- بیتوجهی به Ex در مواد قابل اشتعال
- نبود P&ID و Wiring کامل در تحویل
ثبت RFQ برای پکیج تزریق مواد شیمیایی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
در بسیاری از پروژهها خیر؛ برای عملکرد پایدار، پکیج شامل مخزن، Dampener، Valveها و ابزار دقیق لازم است.
برای Metering Pumpهای صنعتی حساس که دقت و قابلیت اطمینان مهم است.
برای انتخاب متریال، Seal، ایمنی، Ex و روش نگهداری ماده شیمیایی لازم است.
جمعبندی: انتخاب مطمئن پکیج تزریق مواد شیمیایی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
Chemical Injection Package؛ دقت تزریق و سازگاری شیمیایی
پکیج تزریق مواد شیمیایی برای تزریق corrosion inhibitor، scale inhibitor، oxygen scavenger، biocide، demulsifier، antifoam، methanol، caustic، acid یا مواد فرایندی دیگر استفاده میشود. انتخاب آن فقط با دبی پمپ انجام نمیشود؛ نوع ماده، غلظت، ویسکوزیته، خورندگی، فشار خط، دمای محیط، continuous/batch dosing، turndown، accuracy، redundancy، instrumentation و ایمنی مواد باید همزمان بررسی شود. اگر متریال head، diaphragm، tubing یا valve با ماده سازگار نباشد، نشتی یا خرابی زودهنگام رخ میدهد.
در RFQ باید نام دقیق ماده، MSDS، concentration، دبی تزریق min/normal/max، فشار تزریق، فشار مکش، دمای محیط، حجم مخزن، نوع mixer، calibration pot، relief valve، back pressure valve، pulsation dampener، injection quill، tubing، power، control signal و مدارک مورد نیاز مشخص شود. اگر injection point فشار متغیر دارد، پمپ باید توان غلبه بر فشار حداکثر را داشته باشد. اگر ماده گاززا یا ویسکوز است، طراحی suction و pump head اهمیت بیشتری پیدا میکند.
Dosing Pump، Tank و لوازم جانبی
پمپهای metering میتوانند diaphragm، plunger، solenoid یا motor-driven باشند. برای مواد خطرناک، diaphragm leak detection، double diaphragm یا containment ممکن است لازم شود. مخزن باید از نظر متریال، ظرفیت، bund، level gauge، level switch، vent، drain، mixer و دسترسی شارژ مواد بررسی شود. Mixer اگر لازم است باید با viscosity و خطر splash هماهنگ باشد. Calibration pot برای تایید دبی واقعی و commissioning ضروری است.
Relief valve از پمپ و tubing در برابر blocked discharge محافظت میکند. Back pressure valve دقت تزریق را در فشارهای پایین پایدار میکند. Pulsation dampener برای کاهش pulsation و حفاظت از instrumentها کاربرد دارد. Injection quill باید با متریال خط، فشار، corrosion و orientation نصب سازگار باشد. نبود هرکدام از این اقلام میتواند پکیج ظاهراً کامل را در سایت ناکارآمد کند.
کنترل، ایمنی و مدارک
پکیج ممکن است local control، stroke adjustment، VFD، 4-20mA control، pulse input، flow calibration، low level trip، leak detection و alarm به DCS داشته باشد. برای مواد خطرناک، eyewash، containment، ventilation، PPE، drain handling و labeling مهم است. اگر پکیج در hazardous area نصب میشود، موتور، junction box، instrument و panel باید certificate مناسب داشته باشند.
| بخش پکیج | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Dosing Pump | Flow، pressure، chemical، turndown، accuracy | تزریق کم/زیاد یا خرابی head |
| Tank | Material، volume، mixer، level، bund | خوردگی، overflow یا شارژ ناایمن |
| Accessories | Relief، back pressure، dampener، quill | پالس، فشار برگشتی یا blocked line |
| Controls | Signal، alarms، DCS، Ex، leak detection | کنترل نامطمئن یا خطر ایمنی |
چکلیست RFQ
- نام ماده، MSDS، غلظت، ویسکوزیته، خورندگی و دمای کاری.
- دبی تزریق، فشار خط، back pressure، continuous/batch و turndown.
- متریال پمپ، مخزن، tubing، valve، quill و gasket/seal.
- لوازم جانبی شامل relief، dampener، calibration pot، mixer و level switch.
- کنترل، alarm، DCS interface، Ex requirement و ایمنی اپراتور.
- مدارک P&ID، GA، datasheet، hydro/leak test، manual و spare list.
راهاندازی و بهرهبرداری
در commissioning، دبی واقعی با calibration pot اندازهگیری میشود و stroke یا speed تنظیم میگردد. مسیر مکش باید بدون هواگرفتگی باشد و injection line از نظر نشتی، blocked valve و عملکرد relief کنترل شود. در بهرهبرداری، تغییر غلظت ماده، گرفتگی quill، رسوب در suction strainer یا خرابی check valve میتواند دبی واقعی را تغییر دهد. ثبت مصرف ماده و مقایسه با مقدار تزریق محاسبهشده به تشخیص خطا کمک میکند.
برای تحویل، spareهای مصرفی مانند diaphragm، valve ball/seat، gasket، tubing، filter و level switch باید بر اساس criticality تعریف شوند. پکیج تزریق بدون spare و دستورالعمل ایمنی، در بهرهبرداری بلندمدت ریسک بالایی دارد.
تکمیل طراحی ایمنی و بهرهبرداری پکیج تزریق
پکیج تزریق مواد شیمیایی باید با ایمنی اپراتور هماهنگ باشد. شارژ مخزن، بازکردن line، تعویض diaphragm یا رفع گرفتگی injection quill میتواند تماس با مواد خطرناک ایجاد کند. بنابراین محل drain، سینی جمعآوری، bund، ventilation، eyewash، PPE، برچسبگذاری و روش تخلیه باید در طراحی دیده شود. اگر ماده قابل اشتعال یا سمی است، تجهیزات الکتریکی و ابزار دقیق باید با area classification و MSDS هماهنگ شوند.
در بهرهبرداری، دبی پمپ metering ممکن است با تغییر back pressure، گرفتگی check valve، هواگرفتگی مکش یا تغییر ویسکوزیته تغییر کند. به همین دلیل calibration pot و برنامه verification دورهای ضروری است. برای مواد پلیمر یا مواد چسبنده، سرعت مکش، قطر tubing و زمان ماند در خط باید بررسی شود. برای مواد crystallizing، flushing و heat tracing ممکن است لازم باشد. انتخاب pump head و valve material بدون درک رفتار ماده در دمای سایت، ریسک خرابی را بالا میبرد.
در Data Book باید P&ID، لیست valveها، متریال wetted parts، datasheet پمپ، منحنی یا جدول ظرفیت، manual، تست نشتی، تنظیمات کنترل و spare list وجود داشته باشد. اگر پکیج چند پمپ duty/standby دارد، logic تغییر مسیر و تست دورهای پمپ standby باید مشخص شود. این مدارک به بهرهبردار کمک میکند تزریق شیمیایی را پایدار و قابل ردیابی نگه دارد.
معیار پذیرش نهایی پکیج تزریق شیمیایی
پذیرش پکیج باید با تست آب یا سیال بیخطر شروع شود و سپس بر اساس procedure به ماده واقعی برسد. دبی واقعی، عملکرد relief، back pressure، leak test، alarm سطح پایین، فرمان start/stop و سیگنال کنترلی باید ثبت شود. اگر ماده خورنده یا سمی است، تست نشتی و آموزش اپراتور اهمیت بیشتری دارد. مسیرهای drain و flushing باید قبل از شارژ ماده واقعی آماده باشند.
در بهرهبرداری، مقایسه مصرف واقعی ماده با دبی تنظیمشده پمپ، شاخص خوبی برای کشف گرفتگی، هواگرفتگی یا نشتی است. این داده باید در گزارشهای دورهای نگهداری شود.
برای مواد حساس، توصیه میشود قبل از ساخت نهایی، سازگاری متریال با MSDS و تجربه بهرهبرداری مشابه بررسی شود. اگر ماده در دمای پایین کریستال میشود یا در تماس با هوا گاز آزاد میکند، طراحی suction، vent و flushing باید تغییر کند. همچنین injection quill باید به گونهای انتخاب شود که ماده در مرکز جریان تزریق شود و خوردگی موضعی یا رسوب در دیواره خط ایجاد نکند.
این کنترلها باید قبل از ساخت پکیج مکتوب شوند.
