دو نظام استاندارد: ریشه‌ها و حوزه‌ها
نظام (DIN) ریشه در استانداردگذاری صنعتی آلمان دارد و امروزه بسیاری از استانداردهای آن در قالب استانداردهای اروپایی (EN) ادامه یافته‌اند؛ این نظام در بخش بزرگی از تجهیزات اروپایی، ماشین‌آلات و صنایع عمومی حضور دارد. در مقابل، نظام آمریکایی با مراجعی مانند (ANSI) و (ASME)، پایه طراحی بسیاری از تجهیزات فرایندی و صنایع نفت و گاز جهان است. تفاوت این دو فقط در یک عدد فشار نیست: فلسفه تعریف کلاس‌ها، منحنی‌های فشار-دما، ابعاد فلنج‌ها و حتی روش نام‌گذاری متریال در آنها متفاوت است. برای خریدار، اهمیت این بحث در یک واقعیت ساده خلاصه میشود: در پروژه‌هایی که تجهیزات دو نظام کنار هم قرار می‌گیرند، بدون برنامه‌ریزی دقیق اتصال‌پذیری، در مرحله نصب به بن‌بست خواهید خورد.
کلاس فشار: دو زبان متفاوت
در نظام آمریکایی، فشار با کلاسهای عددی مانند ۱۵۰، ۳۰۰، ۶۰۰ و بالاتر بیان میشود که هر کدام یک منحنی تحمل فشار-دما برای متریال‌های مختلف دارند؛ یعنی یک فلنج کلاس ۳۰۰ در دمای محیط فشار بیشتری را تحمل می‌کند تا در دمای بالا. در نظام اروپاییتبار، فشار اسمی با عدد (PN) مانند (PN16) یا (PN40) مشخص میشود که به فشار اسمی در دمای مرجع نزدیک است. مقایسه مستقیم اعداد این دو نظام گمراه‌کننده است: کلاس ۱۵۰ آمریکایی تقریبا با (PN20) هم‌تراز دانسته میشود اما نه عینا برابر، و در دماهای بالا تفاوت‌ها بیشتر میشود. بنابراین انتخاب کلاس فشار باید همیشه بر اساس منحنی فشار-دمای همان نظام و متریال انجام شود، نه مقایسه اعداد اسمی بین دو استاندارد.

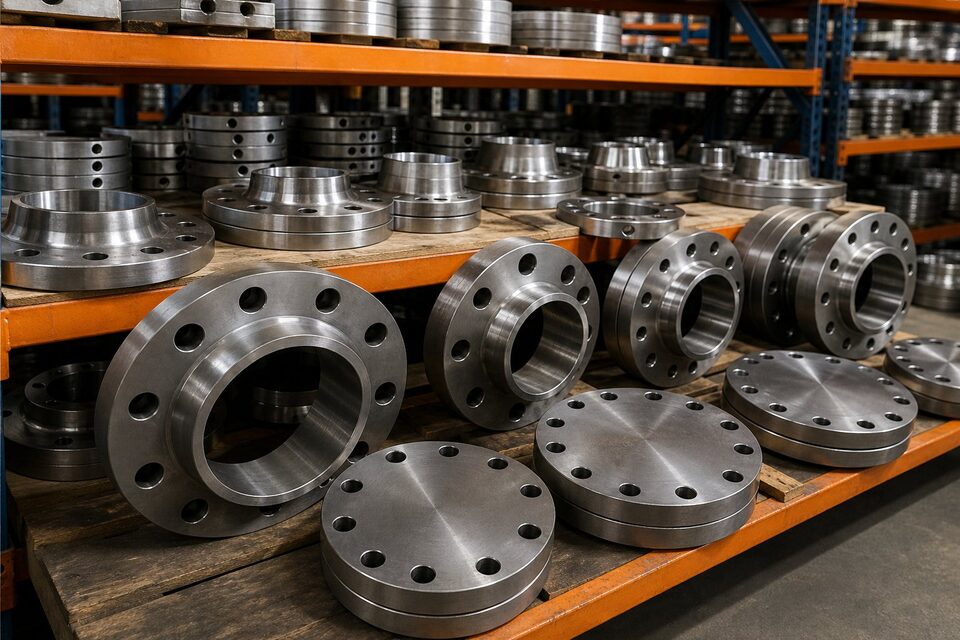

ابعاد فلنج و اتصال‌پذیری
- قطر دایره پیچها و تعداد پیچ: در دو نظام متفاوت است و اتصال مستقیم را ناممکن می‌کند.
- نوع نشیمن: سطوح آب‌بندی و ابعاد آنها نظام خاص خود را دارند.
- ضخامت و قطر خارجی فلنج: حتی در سایز اسمی مشابه، مقادیر متفاوت‌اند.
- رزوه و انتهای جوشی: ابعاد آماده‌سازی اتصال‌ها نیز نظام‌محور است.
- راه‌حل‌های تطبیق: فلنجهای مبدل یا قطعات واسط برای اتصال دو نظام.
یکی از پرهزینه‌ترین خطاهای خرید، سفارش فلنج بدون ذکر نظام استاندارد است؛ فروشنده ممکن است بر اساس موجودی یا عرف بازار خود، یکی از دو نظام را تحویل دهد و عدم انطباق در سایت، با تاخیر و هزینه حمل سنگین همراه شود. در پروژه‌هایی که بخشی از تجهیزات وارداتی اروپایی و بخشی آمریکایی است، باید یک جدول اتصال‌پذیری تهیه شود که نقاط تلاقی دو نظام را مشخص کند و برای هر نقطه، راه‌حل مبدل یا تغییر سیستم لوله‌کشی از مرحله طراحی دیده شود. این کار در مرحله مهندسی ارزان است و در مرحله نصب، بسیار پرهزینه.
متریال و نام‌گذاری
در نظام اروپایی، متریال فلنج‌ها با نام‌گذاری عددی یا نمادین خاص خود معرفی میشوند و در نظام آمریکایی، مشخصات متریال با مراجع دیگری تعریف میشود. برای یک فولاد کربنی رایج، هر دو نظام گریدهای نزدیک دارند اما حدود ترکیب شیمیایی و الزامات آزمون آنها عینا یکسان نیست. در سرویس‌های حساس، این تفاوت‌ها باید در ارزیابی جایگزینی دیده شوند. همچنین پوشش‌ها و حفاظت سطح نیز نظام‌محورند و در سفارش باید صریح شوند. برای خریدار، توصیه عملی این است که در استعلام، هم نظام استاندارد فلنج و هم مشخصه متریال را ذکر کند و گواهی متریال را بر اساس همان نظام درخواست نماید تا در بازرسی، ابهامی باقی نماند.
راهنمای عملی خرید و جایگزینی
در پروژه‌های جدید، یکدست بودن نظام استاندارد در هر بخش پایپینگ، ساده‌ترین راه اجتناب از مشکلات اتصال‌پذیری است و باید در مشخصات فنی الزام شود. در پروژه‌های نوسازی با میراث دو نظام، نقاط اتصال بین آنها را شناسایی و برای هر کدام راه‌حل مشخص تعریف کنید. هنگام جایگزینی فلنجهای قدیمی، علاوه بر نظام استاندارد، ابعاد واقعی نشیمن را نیز کنترل کنید، چون تجهیزات قدیمی گاهی با نسخه‌های منسوخ‌شده استانداردها ساخته شده‌اند. در استعلام‌های بین‌المللی نیز ذکر نظام استاندارد در کنار کلاس فشار و سایز، مانع از پیشنهادهای غیرقابل مقایسه میشود و فرایند ارزیابی را شفاف نگه می‌دارد.
جایگاه استانداردهای اروپایی (EN)
بسیاری از استانداردهای قدیمی (DIN) امروزه در قالب استانداردهای اروپایی (EN) با شماره‌های جدید ادامه یافته‌اند و تجهیزات اروپایی جدید با همان نظام فشار اسمی (PN) اما با مراجع به‌روز عرضه میشوند. هنگام خرید تجهیزات اروپایی، ذکر شماره استاندارد (EN) به جای شماره قدیمی (DIN) از ابهام جلوگیری می‌کند، چون در برخی موارد ابعاد یا حدود متریال در نسخه‌های جدید تغییر کرده است. در پروژه‌هایی که تجهیزات دست دوم یا قدیمی اروپایی نصب است، تطبیق فلنجهای جدید با نمونه‌های قدیمی باید با اندازه‌گیری ابعاد کلیدی مانند قطر دایره پیچ و عمق نشیمن تایید شود، نه صرفا با اتکا به شماره استاندارد روی بدنه.
جمع‌بندی
نظام‌های (DIN) و (ANSI) دو زبان متفاوت در دنیای پایپینگ‌اند و تسلط بر تفاوت‌های آنها، از خریدهای اشتباه و توقف‌های نصب جلوگیری می‌کند. با ذکر دقیق نظام استاندارد در استعلام‌ها، برنامه‌ریزی نقاط تلاقی دو نظام و کنترل ابعاد قبل از خرید، می‌توان اتصال‌پذیری و انطباق پایپینگ را در هر پروژه‌ای تضمین کرد.
سوالات رایج
مهمترین تفاوت کاربردی این دو نظام چیست؟
نظام کلاس فشار و ابعاد فلنج: فلنجهای (ANSI) با کلاسهای عددی مانند ۱۵۰ و ۳۰۰ و فلنجهای اروپاییتبار با عدد فشار اسمی (PN) مشخص میشوند و ابعاد نشیمن آنها با هم متفاوت است.
آیا فلنج (ANSI) و فلنج (DIN) به هم وصل میشوند؟
در بسیاری ابعاد نه؛ قطر دایره پیچها، تعداد و اندازه پیچها و نشیمنها متفاوت است. برای اتصال دو نظام، باید از فلنجهای تطبیقی یا مبدل استفاده شود.
در بازار ایران کدام رایجتر است؟
در صنایع نفت و گاز، نظام آمریکایی با کلاسهای (ANSI) غالب است؛ در برخی صنایع عمومی، تجهیزات وارداتی اروپایی و ماشینسازی، نظام اروپایی با (PN) نیز دیده میشود.
برای خرید فلنج چه اطلاعاتی لازم است؟
نظام استاندارد، کلاس فشار، سایز اسمی، نوع نشیمن، متریال و پوشش؛ ذکر ناقص هر کدام می‌تواند به تحویل کالای غیرقابل نصب منجر شود.
