راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی تابلو MCC مرکز کنترل موتور نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.
MCC دقیقاً چه کاری انجام میدهد؟

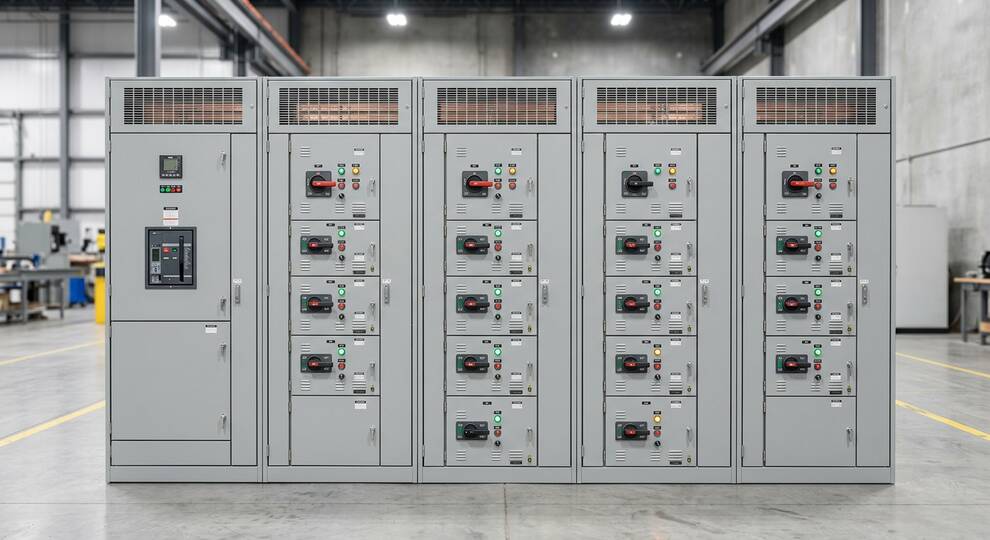

Motor Control Center یک مجموعه تابلو ماژولار برای تغذیه، حفاظت، کنترل و مانیتورینگ چندین موتور است. بهجای اینکه هر موتور تابلو جداگانه داشته باشد، فیدرهای موتوری در ستونهای MCC قرار میگیرند و اپراتور میتواند پمپها، فنها، کمپرسورها و کانوایرها را از یک محل مدیریت کند. این ساختار در پتروشیمی، فولاد، سیمان، آب و فاضلاب و نیروگاه بسیار رایج است.
Fixed یا Withdrawable
در MCC ثابت، تجهیزات داخل فیدر ثابت نصب میشوند و هزینه کمتر است، اما تعمیرات نیازمند زمان و ایزولاسیون بیشتری است. Withdrawable Bucket اجازه میدهد فیدر موتور سریعتر خارج و تعویض شود. در خطوطی که توقف موتور حیاتی است، Withdrawable بودن میتواند زمان تعمیرات را کم کند. اما این مزیت با هزینه، پیچیدگی مکانیکی و نیاز به Interlock دقیق همراه است.
Starter، Soft Starter یا VFD
هر موتور نیاز یکسانی ندارد. Direct-on-Line Starter ساده و اقتصادی است اما جریان راهاندازی بالایی دارد. Star-Delta جریان را کاهش میدهد ولی گشتاور راهاندازی هم کم میشود. Soft Starter برای راهاندازی نرم مناسب است و VFD وقتی لازم است که کنترل سرعت یا صرفهجویی انرژی هدف باشد. MCC باید بتواند این گزینهها را با حفاظت، تهویه و فضا هماهنگ کند.
حفاظت و Coordination
MCC بدون هماهنگی حفاظتی میتواند در خطا رفتار نامناسب داشته باشد. MCCB، Fuse، Overload Relay، Motor Protection Relay و Contactor باید با موتور، کابل و سطح اتصال کوتاه هماهنگ شوند. Selectivity بین فیدرها و ورودی اصلی اهمیت دارد تا خطای یک موتور کل تابلو را خاموش نکند. برای موتورهای مهم، حفاظت Earth Fault، Phase Failure و Thermal Model بررسی میشود.
باسبار، حرارت و تهویه
باسبار افقی و عمودی باید جریان نامی، جریان اتصال کوتاه و افزایش دما را تحمل کند. در MCCهای دارای VFD، حرارت داخل سلول بیشتر است و تهویه یا فن اجباری لازم میشود. تراکم بیش از حد فیدرها، فضای ناکافی برای کابل و تهویه ضعیف باعث افزایش دما و کاهش عمر تجهیزات میشود.
ارتباط با DCS/PLC
MCC مدرن فقط تابلو قدرت نیست؛ وضعیت Run/Trip، Local/Remote، جریان موتور، Fault Code و فرمان Start/Stop ممکن است به PLC یا DCS منتقل شود. ارتباط میتواند Hardwired، Modbus، Profibus، Profinet یا Ethernet/IP باشد. اگر فلسفه کنترل از ابتدا روشن نشود، سیمکشی و FAT دچار تغییرات زیاد میشود.
FAT، مدارک و تحویل
مدارک مهم MCC شامل SLD، GA، Wiring Diagram، Terminal Plan، Load Schedule، Heat Dissipation، Short Circuit Rating، FAT Procedure و As-built است. در FAT باید Interlockها، فرمانها، آلارمها، Tripها، فیدر نمونه، Communication و تست عایقی بررسی شود. بدون FAT دقیق، خطاها به سایت منتقل میشوند.
برندها و سازندگان قابل بررسی
- Siemens SIVACON
- Schneider Electric
- ABB
- Eaton
- Rockwell / Allen-Bradley
- LS Electric
- Rittal در Enclosure و تابلوها
استانداردهای مهم
- IEC 61439 برای تابلوهای LV Assembly
- NEMA ICS 18 برای Motor Control Centers در معماری آمریکایی
- IEC 60947 برای کلیدها، کنتاکتورها و تجهیزات LV
- IEC 60204-1 در ماشینآلات و تابلوهای کنترل
- IEC 60529 برای IP Rating
- استانداردهای Arc Flash و Coordination طبق پروژه
دادههای لازم برای RFQ
- Motor List و Load Schedule
- Fixed/Withdrawable Type و Form/Separation
- Starter Type برای هر فیدر
- Short Circuit Rating و Busbar Current
- Communication، Metering و Protection
- FAT، Drawing و Spare Bucket Scope
خطاهای رایج خرید
- انتخاب MCC بدون Short Circuit Level واقعی
- نادیده گرفتن تهویه برای فیدرهای VFD
- تعریف نکردن Local/Remote و سیگنالهای DCS
- فضای ناکافی برای کابلهای خروجی
- عدم انجام Coordination Study
ثبت RFQ برای تابلو MCC مرکز کنترل موتور
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
MCC برای فیدرهای موتوری و کنترل آنها بهینه شده؛ Switchgear بیشتر توزیع و حفاظت اصلی برق را مدیریت میکند.
برای تعمیرات سریع مفید است اما هزینه و پیچیدگی بیشتری دارد؛ به اهمیت موتور و فلسفه نگهداری بستگی دارد.
در بسیاری پروژهها بله؛ وضعیت و فرمان موتور برای بهرهبرداری و عیبیابی لازم است.
جمعبندی: انتخاب مطمئن تابلو MCC مرکز کنترل موتور زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
MCC بهعنوان سیستم کنترل و حفاظت موتور، نه فقط تابلو برق
مرکز کنترل موتور یا MCC مجموعهای از feederها، starterها، protection، busbar، compartment، interlock، wiring، کنترل و ارتباطات است که باید بر اساس فلسفه بهرهبرداری طراحی شود. در واحدهای نفت، گاز، پتروشیمی، فولاد، سیمان و نیروگاه، هر feeder معمولاً به یک تجهیز مکانیکی مهم مانند پمپ، فن، کمپرسور کمکی، mixer یا conveyor متصل است. بنابراین خرید MCC فقط انتخاب یک تابلو با تعداد کشو مشخص نیست؛ باید duty موتور، روش راهاندازی، سطح اتصال کوتاه، نوع حفاظت، محیط نصب، امکان maintenance و ارتباط با DCS/PLC همزمان دیده شود.
در RFQ باید single line diagram، motor list، load schedule، ولتاژ و فرکانس، fault level، فرم جداسازی، IP rating، دمای محیط، روش ورود کابل، نیاز arc protection، نوع starter، interlockها، signal list و مدارک FAT مشخص شود. اگر این اطلاعات ناقص باشد، سازنده تابلو ممکن است طراحیای ارائه کند که از نظر ظاهری قابل قبول است اما در سایت با کابلهای ورودی، سیستم کنترل یا تنظیمات حفاظتی پروژه هماهنگ نیست.
Fixed، Withdrawable و Intelligent MCC
MCC ثابت برای بسیاری از کاربردها اقتصادی و ساده است، اما در واحدهایی که توقف کوتاه و تعمیر سریع اهمیت دارد، withdrawable یا plug-in design مزیت عملی ایجاد میکند. با این حال withdrawable بودن بهتنهایی کافی نیست؛ باید interlock مکانیکی، موقعیت service/test/isolated، shutter، earthing و safety procedure بررسی شود. در Intelligent MCC، پارامترهایی مانند جریان، وضعیت trip، دمای موتور، ساعت کارکرد، fault history و فرمان remote از طریق شبکه صنعتی به DCS یا PLC ارسال میشود. انتخاب پروتکل مانند Modbus، Profibus، Profinet یا Ethernet/IP باید با معماری کنترل پروژه هماهنگ باشد.
برای موتورهای بزرگ یا بارهای با گشتاور بالا، انتخاب DOL، star-delta، soft starter یا VFD باید با duty مکانیکی، محدودیت جریان راهاندازی، process requirement و harmonic بررسی شود. اگر VFD داخل MCC نصب میشود، تهویه، EMC، فیلترها، فضای حرارتی، کابل موتور و earth اهمیت بیشتری پیدا میکند. اگر soft starter استفاده میشود، bypass، تعداد start در ساعت و حفاظت حرارتی باید با موتور هماهنگ باشد.
Busbar، حفاظت و استانداردها
استانداردهایی مانند IEC 61439 و در برخی پروژهها NEMA ICS برای طراحی، routine test و الزامات تابلو مطرح هستند. busbar باید از نظر جریان نامی، short-time withstand، temperature rise، material، plating و support طراحی شود. حفاظتها شامل MCCB/ACB، fuse، overload relay، motor protection relay، earth fault و در پروژههای حساس arc flash protection یا temperature monitoring میشود. اگر setting حفاظتی بعد از ساخت مشخص شود، ممکن است coordination با feederهای پاییندست کامل نباشد.
در MCC، مدار کنترل نیز به اندازه مدار قدرت مهم است. ولتاژ کنترل، interposing relay، terminal block، numbering، marshalling، local/remote selector، emergency stop، permissive، trip reset و feedbackها باید در drawing روشن باشد. هر سیگنال باید tag و terminal number داشته باشد تا loop check سریع و بدون خطا انجام شود.
FAT، مدارک و تحویل
مدارک قابل درخواست شامل GA drawing، SLD، schematic، wiring diagram، terminal plan، BOM، heat calculation، short-circuit calculation، routine test report، FAT procedure، setting sheet، operation manual و spare list است. در FAT، continuity، insulation resistance، functional test، interlock، trip simulation، control signal، metering، communication و در صورت نیاز primary/secondary injection بررسی میشود. اگر Intelligent MCC وجود دارد، communication map و register list نیز باید تحویل شود.
| بخش MCC | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Feeder/Starter | Motor kW، duty، starting method، protection | Trip ناخواسته یا راهاندازی ناموفق موتور |
| Busbar | Current، fault level، temperature rise، material | گرمایش، تحمل اتصال کوتاه ناکافی |
| Control | Signal list، voltage، interlock، local/remote | ناسازگاری با DCS/PLC و loop check طولانی |
| Communication | Protocol، address، data map، diagnostics | عدم نمایش وضعیت موتور یا fault history |
چکلیست تکمیلی RFQ
- Motor list کامل با توان، جریان، روش راهاندازی و محل نصب.
- SLD، سطح اتصال کوتاه، استاندارد طراحی و فرم جداسازی مورد نیاز.
- نوع feeder، fixed/withdrawable، intelligent requirement و communication.
- لیست سیگنالها، terminal plan، interlockها و فلسفه local/remote.
- مدارک FAT، routine test، setting sheet، spare، manual و Data Book.
- محدودیتهای سایت شامل فضای نصب، ورود کابل، تهویه، گردوغبار و خوردگی.
برای پذیرش نهایی MCC، صرف دیدن تابلو ساختهشده کافی نیست. باید هر feeder با motor list و drawing تطبیق داده شود، accessoryها و spareها کنترل شوند، setting اولیه حفاظتها ثبت شود و نتیجه تستها در Data Book باقی بماند. این مستندات در اولین راهاندازی، عیبیابی tripها و توسعه آینده تابلو ارزش عملی زیادی دارند.
نکات تکمیلی برای MCCهای فرایندی و حیاتی
در واحدهای فرایندی، MCC باید با فلسفه ایمنی و بهرهبرداری هماهنگ باشد. برخی موتورها فقط local start/stop دارند، برخی از DCS فرمان میگیرند و برخی در منطق interlock یا permissive قرار دارند. اگر این روابط قبل از ساخت روشن نباشد، در FAT یا commissioning تعداد زیادی اصلاح wiring و logic ایجاد میشود. برای موتورهای حیاتی، سیگنالهای run، trip، ready، local/remote، fault، overload، earth fault و emergency stop باید بهصورت دقیق در signal list ثبت شوند.
در MCCهای دارای VFD یا soft starter، موضوع گرما و هارمونیک بسیار مهم است. نصب چند درایو در یک compartment بدون تهویه کافی میتواند دمای تابلو را بالا ببرد و عمر خازنها یا کارتها را کاهش دهد. کابلهای خروجی درایو باید از نظر shielding، earth و فاصله از کابل ابزار دقیق بررسی شوند. اگر MCC در محیط پرگردوغبار یا مرطوب نصب میشود، IP، heater، ventilation filter و برنامه تمیزکاری تابلو اهمیت بیشتری پیدا میکند.
کنترلهای لازم در FAT و تحویل سایت
FAT باید فقط روشن شدن چراغها نباشد. هر feeder باید بر اساس drawing تست شود: فرمان local/remote، trip، reset، interlock، feedback، alarm و communication. برای feederهای draw-out، حرکت کشو، interlock مکانیکی، test position و safety shutter باید بررسی شود. برای busbar، گزارش routine test، insulation resistance و در صورت الزام temperature rise/type test reference بررسی میشود. اگر protection relay وجود دارد، injection test یا حداقل secondary simulation و ثبت setting لازم است.
در تحویل سایت، بسته spare، drawing نهایی، لیست terminal، key/interlock، manual، setting sheet و communication map باید کامل باشد. نبود همین مدارک باعث میشود تیم commissioning برای پیدا کردن terminal یا تنظیم relay زمان زیادی صرف کند. MCC خوب فقط در زمان خرید ارزیابی نمیشود؛ در اولین trip واقعی، کیفیت documentation و نظم wiring ارزش خود را نشان میدهد.
