این محصول دقیقاً در چه مسئلهای به کار میآید؟
بال ولو صنعتی زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای بال ولو صنعتی، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- API 6D برای سرویس خطوط انتقال و Pipeline
- API 608 / ISO 17292 برای بال ولوهای عمومی صنعتی
- ASME B16.34 برای طراحی بدنه و فشار-دما
- API 598 یا API 6D برای تست نشتی و هیدروستاتیک
- API 607 / ISO 10497 برای Fire Safe
انتخاب نوع و پیکربندی مناسب
برای بال ولو صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Floating Ball برای سایز/کلاس پایینتر و قطع و وصل سریع

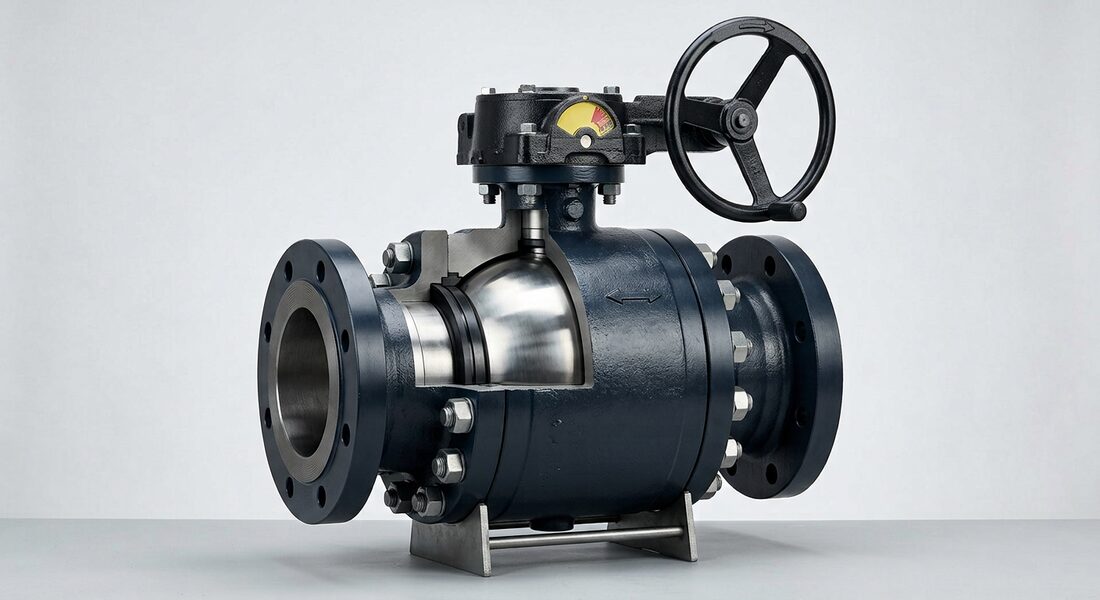

- Trunnion Mounted برای سایز بزرگ، فشار بالا و گشتاور کمتر
- Full Bore برای Pigging و افت فشار حداقل
- Reduced Bore برای کاهش هزینه و وزن در سرویس مجاز
- Soft Seat یا Metal Seat بر اساس دما، نشتی و ذرات جامد
برندها و سازندگان قابل بررسی برای بال ولو صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: KITZ، Neway، OMB، Velan، Crane، Bonney Forge. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای بال ولو صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر بال ولو صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- خطوط گاز و هیدروکربن که قطع و وصل سریع میخواهند
- ایستگاههای تقلیل فشار و خطوط Pigging
- واحدهای پتروشیمی، پالایشگاه، Utility و هوای فشرده
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Size / Class / End Connection
- Floating یا Trunnion و Full/Reduced Bore
- Body، Ball، Stem و Seat Material
- Fire Safe، Anti-static، NACE و Actuator در صورت نیاز
| نام محصول | بال ولو صنعتی / Industrial Ball Valve |
|---|---|
| خوشه سئو | شیرآلات صنعتی |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC EN 10204 3.1 برای قطعات تحت فشار
- Hydro/Seat Test Report مطابق API 598 یا API 6D
- گواهی Fire Safe در صورت الزام
- GA Drawing، Data Sheet و Packing List
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای بال ولو صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- انتخاب Floating برای فشار یا سایز بالاتر از محدوده اقتصادی
- نادیده گرفتن Seat در دمای بالا یا سیال ساینده
- ذکر نکردن Full Bore در خطوط Pigging
- حذف Fire Safe در سرویس هیدروکربنی حساس
در خرید بال ولو صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای بال ولو صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای بال ولو صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، بال ولو صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین بال ولو صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای انتخاب عمیق بال ولو بر اساس سرویس واقعی
در بال ولوهای پروژهای، اولین تصمیم مهم این نیست که برند چه باشد؛ ابتدا باید مشخص شود ولو برای ایزولاسیون اضطراری، قطع و وصل معمولی، خط Pigging، سرویس گاز خشک، مایع هیدروکربنی، آب صنعتی یا سیال دارای ذرات استفاده میشود. برای خط Pigging، Full Bore بودن معمولاً الزام عملیاتی است؛ اما در خط Utility که افت فشار بحرانی نیست، Reduced Bore میتواند اقتصادیتر باشد. در کلاسهای پایین و سایزهای کوچک، Floating Ball اغلب پاسخگوست؛ ولی با افزایش سایز و فشار، Trunnion Mounted بهدلیل کاهش گشتاور و کنترل بهتر بار Seat انتخاب قابل اتکاتری میشود.
در سرویسهای هیدروکربنی، Fire Safe بودن فقط یک عبارت تبلیغاتی نیست. باید مشخص شود گواهی Fire Safe مربوط به همان طراحی یا همان سری محصول است و با استاندارد مورد قبول پروژه مثل API 607 یا ISO 10497 همخوانی دارد. همچنین Anti-static و Blow-out Proof Stem برای کاهش ریسک الکتریسیته ساکن و ایمنی Stem اهمیت دارند. اگر این موارد در RFQ ذکر نشوند، ممکن است پیشنهاد ارزانتر فاقد همین الزامات باشد و در مرحله TBE یا بازرسی رد شود.
برای Seat، انتخاب PTFE، RPTFE، PEEK یا Metal Seat باید با دما، فشار تفاضلی، تعداد سیکل، ذرات جامد و نشتی مجاز هماهنگ شود. PTFE در بسیاری از سرویسهای تمیز و دمای متوسط مناسب است؛ اما برای دمای بالاتر، فشار بیشتر یا ذرات ساینده ممکن است PEEK یا Metal Seat منطقیتر باشد. در سرویس گاز، کلاس نشتی و سازگاری Seat با فشار پایین نیز باید بررسی شود، چون بعضی Seatها در فشار کم رفتار آببندی متفاوتی دارند.
در ارزیابی برند، برای Ball Valveهایی مثل KITZ، Neway، OMB، Velan، Crane یا Bonney Forge نباید فقط نام برند دیده شود. مدل دقیق، کشور ساخت، طراحی بدنه، نوع Seat، استاندارد تست، Lead Time، امکان تأمین Gearbox یا Actuator و مدارک قابل ارائه تعیین میکند که پیشنهاد واقعاً با پروژه منطبق است یا نه. برای خریدهای حساس، درخواست Drawing، Torque Data و Test Report قبل از صدور PO ریسک زیادی را کم میکند.
استعلام پروژهای برای بال ولو صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
وقتی سایز، کلاس یا فشار باعث افزایش گشتاور و بار روی Seat میشود، Trunnion Mounted انتخاب مطمئنتری است.
خیر. Full Bore برای Pigging و افت فشار پایین مناسب است؛ اما هزینه و وزن بیشتری دارد.
بال ولو معمولی تجهیز On/Off است. برای کنترل پیوسته باید کنترل ولو یا Ball Control Valve بررسی شود.
جمعبندی خرید
خرید مطمئن بال ولو صنعتی یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای بال ولو صنعتی پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب بال ولو صنعتی، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر بال ولو صنعتی با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی بال ولو صنعتی پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که بال ولو صنعتی برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی بال ولو صنعتی، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای بال ولو صنعتی منطقیتر باشد.
برای بال ولو صنعتی، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل بال ولو صنعتی فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است بال ولو صنعتی از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
