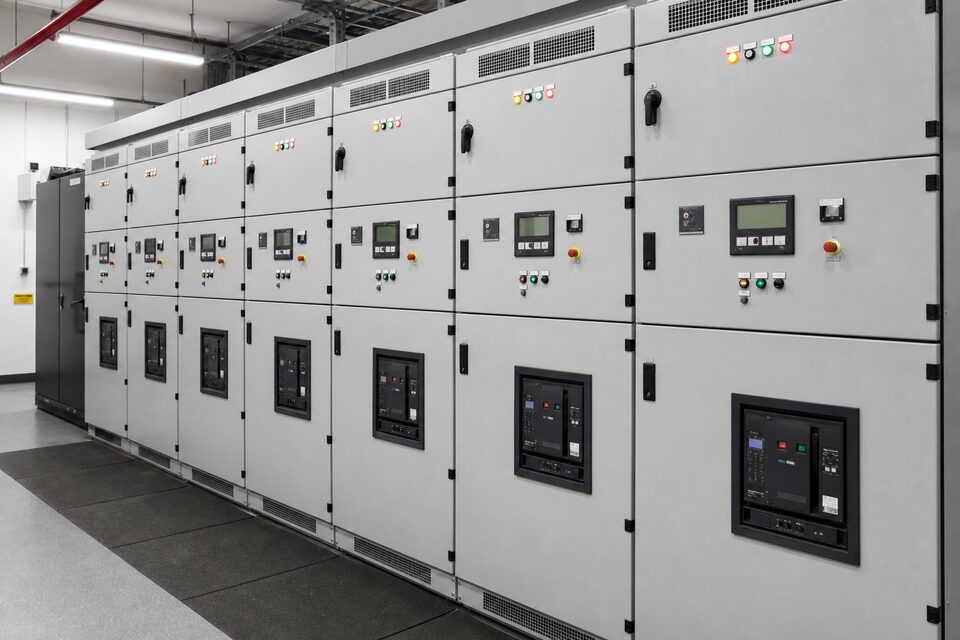

جایگاه تابلو فشار ضعیف
تابلو فشار ضعیف نقطه توزیع انرژی الکتریکی در مجموعههای صنعتی و تجاری است: انرژی از ترانسفورماتور وارد تابلوی اصلی میشود، بین فیدرها تقسیم شده و به تابلوهای توزیع و موتور می‌رسد. در این مسیر، تابلو هم وظیفه حفاظت را بر عهده دارد و هم مانیتورینگ و کنترل را. چون تابلو ده‌ها تجهیز را در یک محفظه جمع می‌کند، طراحی آن باید هم ایمنی اپراتور را تضمین کند و هم تعمیرپذیری و توسعه‌پذیری را. استاندارد (IEC 61439) چارچوب مشترکی برای این طراحی و آزمون‌ها فراهم کرده است.
فرم‌های جداسازی
یکی از مفاهیم کلیدی استاندارد، فرم جداسازی داخلی است: سطح جداسازی فیزیکی بین شین‌های اصلی، واحدهای عملکردی و پایانهها. در فرم‌های پایه، جداسازی حداقلی است و در فرم‌های بالاتر، هر واحد عملکردی محفظه مستقل خود را دارد. انتخاب فرم یک معامله بین ایمنی و هزینه است: فرم بالاتر، تعویض و تعمیر واحد را بدون قطع بقیه تابلو ممکن می‌سازد و ایمنی اپراتور را افزایش میدهد، اما هزینه و فضای بیشتری می‌طلبد. در پروژه‌های صنعتی با در دسترس‌پذیری بالا، فرم‌های بالاتر معمولا الزام میشوند.
آزمون‌ها: نوعی و روتین
- آزمونهای نوعی: حد حرارتی، اتصال کوتاه، استحکام مکانیکی و درجه حفاظت روی نمونه طراحی.
- آزمونهای روتین: سیم‌کشی، عملکرد مکانیکی، دی‌الکتریک و درجه حفاظت روی هر تابلوی تحویلی.
- تایید طراحی: مستندسازی انطباق طراحی با الزامات استاندارد.
- بازرسی نهایی: کنترل مدارک و برچسب‌گذاری پیش از تحویل.
نکات سفارش و خرید
سفارش تابلو با مدارک شروع میشود، نه با قیمت: تکخطی، لیست بارها، جریان اتصال کوتاه محاسبه‌شده و شرایط محیطی باید ارائه شوند. سپس الزامات ساخت مشخص گردند: فرم جداسازی، درجه حفاظت متناسب محیط، نوع دسترسی و برندهای مجاز تجهیزات داخلی. در پروژه‌های دارای وندورلیست، تایید سازنده تابلو نیز اهمیت دارد. مدارک تحویل باید شامل نقشه‌های ساخت، نتایج آزمونهای روتین و لیست تجهیزات باشد. در مقایسه پیشنهادها، صرف نظر از قیمت، سطح آزمون‌ها و مدارک را بررسی کنید؛ تابلویی که آزمونهای استاندارد را نگذرانده باشد، ریسک پنهان بزرگی است.
یک نکته بهره‌برداری نیز مهم است: پس از نصب، هر تغییری در تابلو باید با مدارک به‌روز و ارزیابی اثر آن بر آزمونهای اولیه انجام شود؛ تغییرات بدون مستندسازی، انطباق تابلو با استاندارد را از بین می‌برند و مسئولیت‌های بعدی را نامشخص می‌کنند.
هماهنگی با واحد بهره‌برداری نیز از روز اول توصیه میشود.
در پروژه‌های با فازبندی، توسعه‌پذیری تابلو برای فازهای بعدی نیز در سفارش لحاظ شود.
نصب، بهره‌برداری و نگهداری تابلو
تابلوی منطبق با استاندارد، تنها نیمی از مسیر است؛ نیم دیگر، نصب درست و نگهداری مناسب در طول عمر است. در نصب، چند نکته کلیدی اهمیت دارند: فونداسیون یا کف با تحمل وزن و تراز مناسب، مسیرهای کابل ورودی و خروجی مطابق نقشه‌های سازنده و فضای کافی برای باز شدن درب‌ها و دسترسی ایمن. اتصال زمین بدنه تابلو باید با هادی مناسب به سیستم زمین واحد متصل شود و مقاومت آن اندازه‌گیری و ثبت گردد. پس از نصب، آزمونهای پس از نصب شامل کنترل عایقی، صحت اتصالات با آچارکشی گشتاوری و تست عملکردی مدارها قبل از برق‌دار کردن انجام میشود. در بهره‌برداری، پایش بار خروجی‌ها و دمای داخل تابلو اهمیت دارد؛ گرمای غیرعادی در یک نقطه معمولا اولین نشانه اتصال شل یا اضافه بار است و باید با ترموگرافی دوره‌ای پایش شود. در نگهداری، چند اقدام اصلی وجود دارند: آچارکشی دوره‌ای اتصالات قدرت بر اساس برنامه سازنده، تمیزکاری داخل تابلو از غبار که هم خنک‌کاری را مختل و هم ریسک تخلیه سطحی را زیاد می‌کند، بازرسی وضعیت درب‌ها، واشرها و قفل‌ها برای حفظ درجه حفاظت و تست دوره‌ای مدارهای فرمان و حفاظت. در تابلوهای دارای تجهیزات الکترونیکی مانند رله‌های دیجیتال، پایش خطاها و رویدادهای ثبت‌شده نیز بخشی از نگهداری مدرن است. در نهایت، هر تغییری در تابلو باید با نقشه به‌روز و ارزیابی اثر آن بر گرمایش و حفاظت انجام شود؛ تغییرات بدون مستندسازی، انطباق تابلو با آزمونهای اولیه را از بین می‌برند.
جمع‌بندی
استاندارد (IEC 61439) تضمین می‌کند تابلوی فشار ضعیف طراحی، ساخت و آزمون‌شده تحویل بگیرید؛ نه فقط مجموعه‌ای از تجهیزات در یک قاب. با ارائه مدارک کامل، تعیین فرم جداسازی متناسب نیاز و مطالبه نتایج آزمون‌ها، خرید تابلو به فرایندی شفاف تبدیل میشود و ایمنی و در دسترس‌پذیری شبکه برق مجموعه تضمین می‌گردد.
سوالات رایج
استاندارد (IEC 61439) چه چیزی را پوشش میدهد؟
الزامات طراحی، آزمون و تایید تابلوهای فشار ضعیف و مجموعههای کلید و کنترل؛ شامل آزمونهای نوعی، آزمونهای روتین و تعریف وظایف سازنده اصلی و مونتاژکار.
فرم جداسازی چیست؟
سطح جداسازی فیزیکی بین شینها، واحدهای عملکردی و پایانهها که با شماره فرم مشخص میشود؛ هرچه فرم بالاتر، ایمنی و قابلیت تعمیر بیشتر اما هزینه و پیچیدگی بیشتر.
آزمون نوعی و روتین چه تفاوتی دارند؟
آزمونهای نوعی یکبار روی نمونه طراحی تاییدشده انجام میشوند (مانند حد حرارتی و اتصال کوتاه) و آزمونهای روتین روی تکتک تابلوهای تحویلی؛ هر تابلوی تحویلی باید روتین را گذرانده باشد.
در سفارش تابلو چه مواردی ذکر شود؟
تکخطی، جریان شین و سطوح اتصال کوتاه، فرم جداسازی، درجه حفاظت، شرایط محیطی، برندهای مجاز تجهیزات داخلی و الزامات آزمون و مدارک تحویل.
