تست شیرآلات — پوسته، نشیمنگاه و آب‌بندی

چرا تست شیر اهمیت دارد؟

شیر تجهیز ایمنی و عملیاتی حساسی است: نشتی بدنه می‌تواند به حادثه منجر شود و نشتی نشیمنگاه، ایزولاسیون خط را بی‌اثر می‌کند. تست‌های کارخانه‌ای، سلامت شیر را پیش از ورود به خط اثبات می‌کنند و مبنای مقایسه پیشنهادها را می‌سازند. در پروژه‌های صنعتی، گزارش تست بخشی از مدارک اجباری تحویل است و شیر بدون تست معتبر، در بازرسی ورودی پذیرفته نمی‌شود. شناخت انواع تست و معیارهای آن، خریدار را قادر می‌سازد مدارک درست را مطالبه کند.

تست پوسته (Shell)

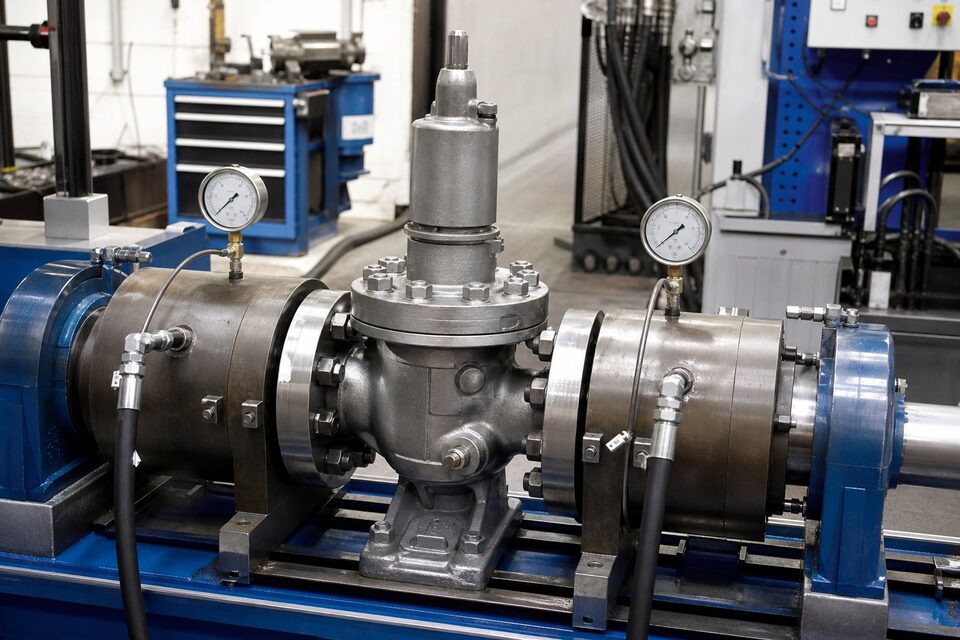

در تست پوسته، هدف اثبات سلامت بدنه و اتصالات آن است. شیر در وضعیت نیمه‌باز قرار می‌گیرد تا محفظه داخلی تحت فشار قرار گیرد و فشار تست — معمولاً با ضریبی بالاتر از فشار نامی — به مدت مشخص نگه داشته می‌شود. بازرسی بصری بدنه، بونت و اتصال‌ها برای یافتن هرگونه نشتی یا تعریق انجام می‌گیرد. این تست برای همه شیرها الزامی است و هیچ نشتی‌ای در آن قابل پذیرش نیست؛ حتی یک قطره تعریق می‌تواند نشانه ضعف پوسته باشد.

تست نشیمنگاه (Seat)

در تست نشیمنگاه، شیر بسته شده و فشار به یک طرف نشیمنگاه اعمال می‌شود؛ مقدار عبوری از طرف دیگر، معیار ارزیابی است. بسته به مرجع و توافق، تست با آب یا هوا انجام می‌شود و معیار پذیرش بر اساس جدول نشتی همان مرجع تعیین می‌گردد. در شیرهای دوطرفه، تست هر دو جهت انجام می‌شود. نکته مهم این است که کلاس نشتی مورد انتظار باید پیش از خرید در سفارش ذکر شود؛ چون برخی مراجع فقط حداقل‌ها را الزام می‌کنند و کلاس‌های بالاتر، توافق جداگانه می‌خواهند.

تست آب‌بندی بدنه و مدارک

علاوه بر پوسته و نشیمنگاه، آب‌بندی محل‌های اتصال بونت، پکینگ ساقه و گسکت‌ها نیز کنترل می‌شود تا در شرایط تست نشتی نداشته باشند. نتیجه همه تست‌ها باید در گزارشی مکتوب با ذکر فشار، سیال، مدت و معیار پذیرش ثبت گردد. در سفارش‌های پروژه‌ای، امکان بازرسی شخص ثالث یا حضور ناظر کارفرما در تست نیز پیش‌بینی می‌شود. هنگام ارزیابی پیشنهادها، گزارش تست را با مرجع ذکرشده در سفارش تطبیق دهید؛ تست بر اساس مرجع متفاوت، مبنای مقایسه یکسانی نیست.

چک‌لیست خریدار

• مرجع تست را در سفارش صریح ذکر کنید.
• کلاس نشتی نشیمنگاه مورد انتظار را تعریف کنید.
• گزارش تست با فشار، سیال، مدت و نتیجه را بخواهید.
• گواهی مواد را با کالای تحویلی تطبیق دهید.
• در پروژه‌های حساس، بازرسی شخص ثالث را در نظر بگیرید.
• گزارش‌های بدون ذکر شرایط را نپذیرید.

معیارهای رد و اختلاف‌های رایج در آزمون شیر

در آزمون‌های فشار شیر، مرز بین قبولی و رد باید از ابتدا شفاف باشد تا در جلسه بازرسی اختلافی پیش نیاید. اولین منبع اختلاف، واحد و روش اندازه‌گیری نشتی در تست نشیمن است؛ برخی مشخصات نشتی را با حباب در واحد زمان و برخی با افت فشار می‌سنجند و مقایسه نتایج این دو روش بدون تبدیل، ممکن نیست. بنابراین روش آزمون و معیار قبولی باید در سفارش و برنامه بازرسی به صورت یکسان ذکر شوند. دوم، مساله پایداری فشار در تست پوسته است؛ افت فشار جزئی در دقایق اول می‌تواند ناشی از انبساط بدنه یا تغییر دمای آب باشد و لزوما نشتی نیست. رویه استاندارد، تثبیت شرایط و پایش روند است و قضاوت بر اساس افت ناگهانی یا ادامه‌دار انجام می‌شود. سوم، تعریف وضعیت شیر در هر تست اهمیت دارد؛ اشتباه در وضعیت باز یا بسته بودن دیسک هنگام تست، نتایج را بی‌معنا می‌کند. چهارم، کیفیت آب آزمون و تمیزی داخل شیر است؛ ذرات باقی‌مانده می‌توانند هم به نشیمن آسیب بزنند و هم نشتی کاذب ایجاد کنند. در نهایت، هر عدم انطباق باید با ذکر شرایط دقیق آزمون ثبت شود تا در صورت رفع نقص و آزمون مجدد، سوابق قابل مقایسه باشند و استدلال‌های بعدی بر پایه داده واقعی انجام شود.

برای شیرهایی که پس از آزمون انبار یا حمل می‌شوند، تخلیه کامل آب و خشک‌کردن داخل را در رویه پس از آزمون بگنجانید؛ آب محبوس در حفره‌های بدنه می‌تواند در انبارداری طولانی، خوردگی و آسیب نشیمن ایجاد کند.

جمع‌بندی

تست پوسته، نشیمنگاه و آب‌بندی، سه رکن اثبات سلامت شیر پیش از تحویل‌اند. با تعریف مرجع تست و کلاس نشتی در سفارش و مطالبه گزارش کامل، خریدار از دریافت شیر سالم و مطابق مشخصه اطمینان پیدا می‌کند و از اختلاف در مرحله بازرسی ورودی جلوگیری می‌شود.
