اصل اندازهگیری: دو فناوری متفاوت
فلومترهای اولتراسونیک از امواج صوتی با فرکانس بالاتر از شنوایی انسان برای اندازهگیری سرعت سیال استفاده می‌کنند. در فناوری ترانزیتتایم، دو سنسور در دو طرف لوله به صورت مورب نصب می‌شوند و هر یک هم فرستنده و هم گیرنده است؛ موج صوتی در جهت جریان زودتر و خلاف جهت جریان دیرتر می‌رسد و اختلاف این دو زمان، متناسب سرعت متوسط سیال است. این روش در مایعات تمیز دقت بالایی دارد و افت فشاری هم ایجاد نمیکند. فناوری دوم، داپلر است: موج ارسالی از ذرات معلق یا حباب‌های داخل سیال بازتاب میشود و تغییر فرکانس بازتاب، متناسب سرعت ذرات و در نتیجه سیال است. این روش ذاتا به وجود فاز دوم نیاز دارد و در مایعات کدر و دوغاب‌ها کاربرد دارد؛ بنابراین انتخاب فناوری، اولین و مهم‌ترین تصمیم در خرید این فلومترهاست.
گیرهای در مقابل خطی

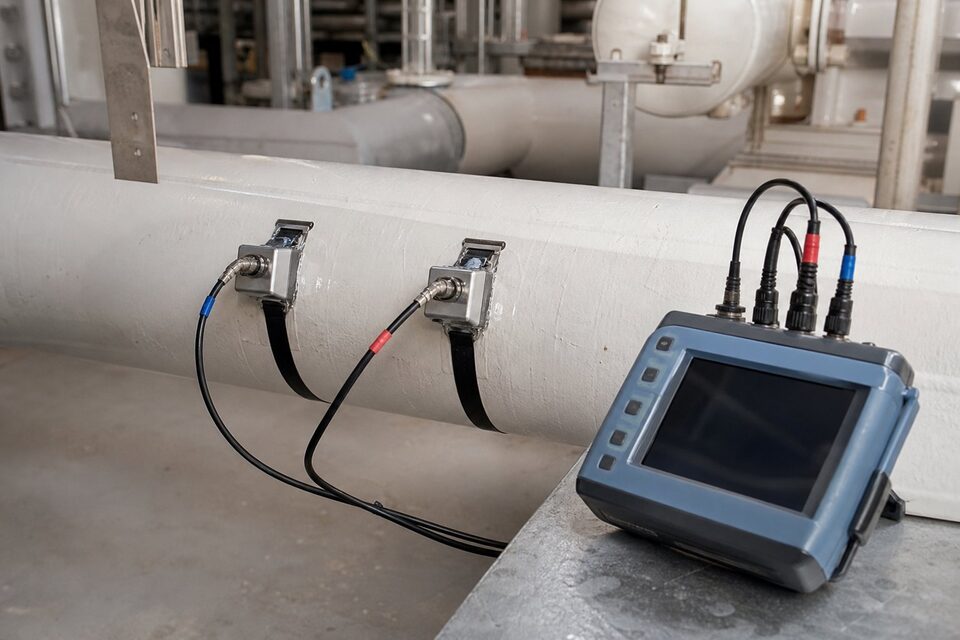

از نظر مکانیکی، فلومترهای اولتراسونیک در دو پیکربندی عرضه می‌شوند. نسخه گیرهای یا پرتابل، سنسورهایی دارد که از بیرون روی بدنه لوله بسته می‌شوند و هیچ تماسی با سیال ندارند؛ این ویژگی آنها را برای پایش موقت، ممیزی انرژی، عیب‌یابی و نقاطی که توقف خط ممکن نیست ایده‌آل میکند. نسخه خطی یا اینلاین، سنسورهایی دارد که داخل خط نصب می‌شوند و دقت و پایداری بالاتری برای اندازهگیری مداوم و کنترلی ارائه می‌دهند. محدودیت نسخه گیرهای، وابستگی آن به اطلاعات دقیق لوله مانند جنس، ضخامت و پوشش داخلی است؛ هر خطا در این پارامترها مستقیما به خطای اندازهگیری تبدیل میشود. برای اندازه‌گیری‌های تجاری و دائمی، نسخه خطی انتخاب حرفه‌ای است و برای پایش و ممیزی، نسخه گیرهای با هزینه بسیار کمتر کار را راه می‌اندازد.
انتخاب فناوری بر اساس سیال
- آب تمیز و مایعات شفاف: ترانزیتتایم با دقت بالا و پایداری بلندمدت.
- دوغاب‌ها و مایعات پر ذره: داپلر که ذاتا به ذرات برای بازتاب نیاز دارد.
- گاز طبیعی و گازهای فرایندی: ترانزیتتایم چندمسیره برای کاربردهای دقیق.
- پایش موقت و ممیزی: نسخه گیرهای پرتابل بدون نیاز به قطع خط.
- اندازهگیری تجاری و کنترلی: نسخه خطی با کالیبراسیون و مدارک مناسب.
یک قاعده ساده برای تصمیم اولیه وجود دارد: اگر سیال آنقدر تمیز است که ذره یا حباب قابل توجهی ندارد، ترانزیتتایم گزینه اول است؛ اگر سیال کدر و پر ذره است، داپلر را بررسی کنید؛ و اگر هدف صرفا پایش و نه کنترل دقیق است، گیرهای را در نظر بگیرید. البته جزئیات هر کاربرد می‌تواند این قاعده را تغییر دهد؛ برای مثال لوله‌های با پوشش داخلی ضخیم یا جنس‌های خاص ممکن است عبور موج را دشوار کنند و نصب گیرهای را ناممکن سازند. به همین دلیل در استعلام، جنس و ضخامت لوله و شرایط سطح داخلی باید ذکر شود.
نکات نصب و پروفایل جریان
فلومترهای اولتراسونیک مانند اکثر فلومترها به پروفایل جریان منظم نیاز دارند؛ اغتشاش ناشی از زانوها، شیرها و پمپ‌ها در بالادست، خوانش را مخدوش میکند. توصیه عمومی، رعایت طول مسیر مستقیم کافی در بالادست و پایین‌دست نقطه اندازهگیری است که در دفترچه هر تجهیز مقدار دقیق آن آمده است. در نسخه گیرهای، استفاده از کوپلانت مناسب بین سنسور و لوله و بستن محکم سنسورها در موقعیت محاسبه‌شده ضروری است؛ جابه‌جایی چند میلی‌متری سنسور می‌تواند خطای قابل توجهی ایجاد کند. در اندازهگیری مایعات نیز باید از پر بودن کامل لوله اطمینان حاصل شود؛ لوله‌های نیمه‌پر یا دارای حباب بزرگ، اساس اندازهگیری را بر هم می‌زنند. در نقاط عمودی با جریان رو به بالا، پایداری پر بودن خط بهتر تضمین میشود.
کاربردهای شاخص
در صنعت آب و فاضلاب، فلومترهای گیرهای برای پایش دبی خطوط بزرگ بدون نیاز به حفاری و قطع خط استفاده می‌شوند و نسخه‌های خطی در ایستگاه‌های اندازهگیری به کار می‌روند. در صنایع نفت و گاز، اندازهگیری دبی گاز با فلومترهای ترانزیتتایم چندمسیره در ایستگاه‌های تقلیل و اندازهگیری تجاری رایج است. در ممیزی انرژی ساختمان‌ها و صنایع، دستگاه‌های پرتابل برای سنجش دبی آب و انرژی حرارتی بدون تغییر در تاسیسات به کار می‌روند. و در کاربردهای بهداشتی و خورنده که تماس سنسور با سیال مطلوب نیست، فناوری غیرتماسی ذاتا مزیت دارد. تنوع این کاربردها نشان می‌دهد که اولتراسونیک یک خانواده فناوری است، نه یک محصول واحد؛ و موفقیت در انتخاب، از تطبیق دقیق فناوری با کاربرد شروع میشود.
معیارهای استعلام خرید
در استعلام، سیال و وضعیت آن از نظر ذرات و حباب، رنج دبی عادی و حداکثر، دما و فشار خط، جنس و ضخامت لوله و قطر اسمی، هدف اندازهگیری و الزامات دقت را ذکر کنید. اگر نسخه گیرهای مدنظر است، تعداد سنسورها و اقلام همراه مانند کوپلانت، زنجیر و کیف حمل را نیز بخواهید. برای اندازه‌گیری‌های مداوم، خروجی‌های ارتباطی موردنیاز و در صورت لزوم تاییدیه‌های ناحیه خطر را مشخص نمایید. ذکر شرایط نصب موجود مانند فضای در دسترس و موانع اطراف لوله نیز به پیشنهاد درست کمک میکند؛ چون در نسخه گیرهای، دسترسی فیزیکی به بدنه لوله پیش‌شرط نصب است.
جمع‌بندی
فلومتر اولتراسونیک با دو فناوری ترانزیتتایم و داپلر و دو پیکربندی گیرهای و خطی، طیف گسترده‌ای از کاربردها را پوشش می‌دهد. با انتخاب فناوری متناسب سیال، رعایت الزامات نصب و ارائه اطلاعات کامل لوله در استعلام، اندازهگیری قابل اتکایی بدون افت فشار و بدون تماس با سیال در اختیار خواهید داشت.
سوالات رایج
فلومتر اولتراسونیک چگونه کار میکند؟
دو روش اصلی دارد: ترانزیتتایم که اختلاف زمان حرکت امواج صوتی در جهت و خلاف جهت جریان را متناسب سرعت سیال اندازه میگیرد، و داپلر که فرکانس بازتاب امواج از ذرات معلق را میسنجد.
تفاوت کاربردی ترانزیتتایم و داپلر چیست؟
ترانزیتتایم برای مایعات تمیز و گازهای تکفاز با دقت بالا استفاده میشود؛ داپلر برای مایعات حاوی ذرات یا حباب که ترانزیتتایم در آنها کار نمیکند مناسب است.
مزیت اصلی نسخه گیرهای چیست؟
نصب بدون توقف فرایند و بدون تماس با سیال؛ اندازهگیری روی لوله موجود برای پایش موقت یا نقاطی که قطع خط ممکن نیست.
در انتخاب فلومتر اولتراسونیک چه نکاتی مهم است؟
وضعیت سیال از نظر ذرات و حباب، جنس و ضخامت لوله، پروفایل جریان و طول مسیر مستقیم قبل و بعد، رنج دبی و هدف اندازهگیری که پایش است یا کنترل دقیق.
