راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی دیاریاتور و سیستم آب تغذیه بویلر نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
چرا Deaerator مهم است؟
اکسیژن و CO2 محلول در آب تغذیه باعث خوردگی بویلر، Economizer، خط بخار و Condensate میشود. Deaerator با گرمایش و تماس بخار با آب، گازهای محلول را حذف میکند و دمای آب تغذیه را بالا میبرد. نتیجه، کاهش خوردگی و بهبود پایداری بویلر است. اگر Deaerator درست انتخاب یا بهرهبرداری نشود، تزریق شیمیایی بهتنهایی مشکل خوردگی را حل نمیکند.
Spray، Tray یا Packed Column
Spray Type برای ظرفیتهای متوسط و پکیجهای فشرده رایج است. Tray Type در ظرفیتهای بالاتر و حذف مؤثرتر اکسیژن کاربرد دارد. Packed Column نیز در برخی طراحیها استفاده میشود. انتخاب نوع به ظرفیت آب تغذیه، درصد برگشت کندانس، فشار بخار کمکی، فضای نصب و کیفیت آب Makeup بستگی دارد.
Feedwater Tank و ظرفیت ذخیره
ظرفیت مخزن باید با بار بویلر، نوسان مصرف بخار، زمان پاسخ پمپها و برگشت کندانس هماهنگ باشد. ذخیره خیلی کم باعث نوسان سطح و Trip پمپ میشود؛ ذخیره خیلی زیاد هزینه و فضای اشغالشده را بالا میبرد. دمای مخزن باید برای جلوگیری از کاویتاسیون پمپ و حذف گازها کنترل شود.
Boiler Feed Pump و NPSH
پمپ آب تغذیه باید فشار لازم برای بویلر را با Margin مناسب تأمین کند. NPSH در دمای بالای آب تغذیه بسیار مهم است؛ اگر ارتفاع نصب یا فشار مکش کافی نباشد، پمپ دچار کاویتاسیون میشود. انتخاب پمپ Standby، VFD یا Control Valve باید با فلسفه کنترل سطح بویلر هماهنگ باشد.
Chemical Dosing و کنترل آب
حتی با Deaerator، اکسیژنزدا، تنظیم pH و کنترل TDS ممکن است لازم باشد. Chemical Dosing باید با آنالیز آب، نرخ Blowdown و دستور Water Treatment هماهنگ شود. تزریق بیش از حد یا کمبود مواد شیمیایی هر دو میتواند مشکل ایجاد کند. Sampling و آزمایش دورهای آب بخشی از بهرهبرداری است.
ابزار دقیق و کنترل
Level Transmitter، Level Switch، Temperature Control، Pressure Control، Vent، Overflow، Safety Valve و Alarmها باید در پکیج دیده شوند. اگر Vent بیش از حد بسته باشد، گازها خارج نمیشوند؛ اگر خیلی باز باشد، انرژی تلف میشود. کنترل سطح و دما باید پایدار باشد تا بویلر با آب تغذیه یکنواخت کار کند.
مدارک و تحویل
برای خرید، P&ID، GA Drawing، Pump Datasheet، Tank Calculation، MTC، Hydrotest، Instrument List، Wiring و Manual لازم است. در FAT، عملکرد پمپ، Valveها، Level Control و Alarmها بررسی میشود. برای نصب، ارتفاع پمپ نسبت به مخزن و مسیر مکش باید با NPSH سازگار باشد.
برندها و سازندگان قابل بررسی
- Cleaver-Brooks SprayMaster/TrayMaster
- Kansas City Deaerator
- BFS Industries
- Lockwood Products
- Sellers Manufacturing
- سازندگان پکیج آب تغذیه تاییدشده پروژه
استانداردهای مهم
- ASME Section VIII در صورت طراحی مخزن تحت فشار
- ASME Section I/B31.1 برای ارتباط با سیستم بخار و بویلر در کاربردهای مربوط
- استانداردهای پمپ Feedwater طبق API/ANSI در صورت نیاز پروژه
- استانداردهای کنترل سطح، دما و Safety Valve طبق سازنده
- الزامات شیمی آب بویلر طبق برنامه Water Treatment
- مدارک تست Hydro، MTC و ITP طبق پروژه
دادههای لازم برای RFQ
- Boiler Capacity و Feedwater Flow
- Makeup/Condensate Return Ratio
- Operating Pressure/Temperature Deaerator
- Storage Time و Tank Capacity
- Feed Pump Duty/Standby و NPSH
- Instrumentation، Dosing، FAT و مدارک
خطاهای رایج خرید
- انتخاب Deaerator بدون درصد برگشت کندانس
- نادیده گرفتن NPSH پمپ آب تغذیه
- بستن نادرست Vent و کاهش حذف اکسیژن
- حذف Chemical Dosing یا Sampling
- ظرفیت ناکافی مخزن و نوسان سطح
ثبت RFQ برای دیاریاتور و سیستم آب تغذیه بویلر
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
اکسیژن و CO2 محلول را کاهش میدهد تا خوردگی سیستم بخار و بویلر کم شود.
خیر. معمولاً همراه با برنامه Water Treatment و اکسیژنزدا استفاده میشود.
آب تغذیه داغ است و اگر فشار مکش کافی نباشد پمپ دچار کاویتاسیون میشود.
جمعبندی: انتخاب مطمئن دیاریاتور و سیستم آب تغذیه بویلر زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.

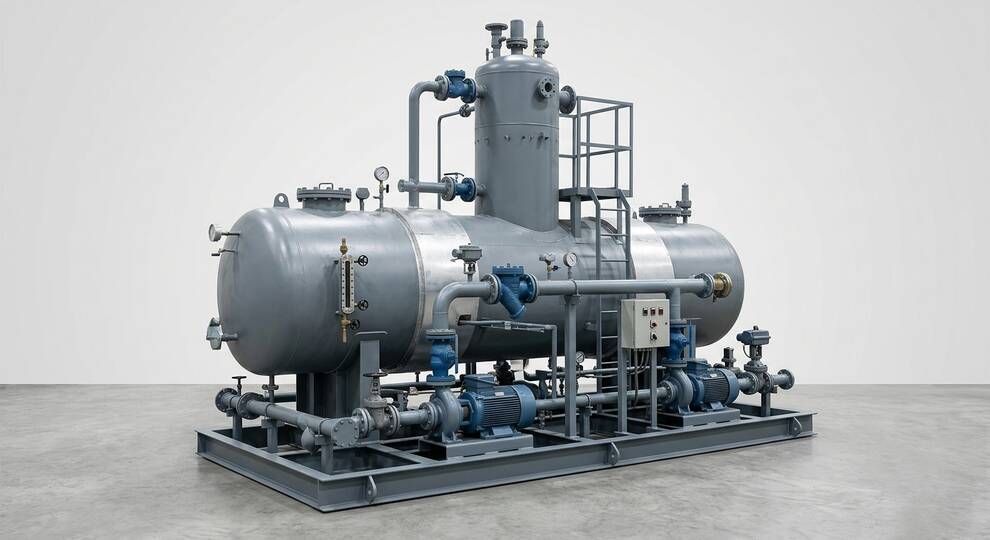

دیاریاتور و سیستم آب تغذیه؛ قلب پایداری بویلر
دیاریاتور برای حذف اکسیژن و گازهای محلول از آب تغذیه بویلر استفاده میشود و در کنار مخزن ذخیره، پمپهای feedwater، کنترل سطح، کنترل فشار، steam pegging، vent، safety valve و dosing شیمیایی یک سیستم کامل را تشکیل میدهد. اگر اکسیژن محلول بهدرستی حذف نشود، خوردگی در بویلر، economizer، خطوط کندانس و تجهیزات پاییندست افزایش مییابد. اگر کنترل سطح یا فشار ناپایدار باشد، پمپهای آب تغذیه دچار کاویتاسیون یا بویلر با نوسان سطح مواجه میشود.
در RFQ دیاریاتور نباید فقط ظرفیت بخار بویلر نوشته شود. باید ظرفیت آب تغذیه، فشار کاری، دمای ورودی کندانس و make-up water، درصد برگشت کندانس، فشار steam، هدف oxygen removal، ظرفیت storage، تعداد پمپها، NPSH available، استاندارد طراحی، متریال، insulation، instrumentها و مدارک تست مشخص شود. در پروژههای نیروگاهی یا بخار صنعتی، هماهنگی دیاریاتور با boiler load profile اهمیت ویژه دارد.
Tray Type، Spray Type و عملکرد فرایندی
دیاریاتورها معمولاً با روش spray، tray یا ترکیبی طراحی میشوند. آب ورودی باید به خوبی با بخار تماس پیدا کند تا گازهای محلول آزاد شوند. اگر توزیع آب، spray nozzle، tray یا vent درست کار نکند، oxygen removal کامل نخواهد بود. دمای آب خروجی باید نزدیک saturation در فشار کاری دیاریاتور باشد. vent باید به اندازه کافی باز باشد تا گازهای جداشده خارج شوند، اما باز بودن بیش از حد vent باعث اتلاف بخار میشود.
کیفیت آب ورودی، درصد make-up، مواد شیمیایی، برگشت کندانس و آلودگی روغن یا مواد فرایندی روی عملکرد اثر دارد. دیاریاتور جایگزین کامل تصفیه شیمیایی نیست؛ oxygen scavenger، phosphate یا برنامه شیمی آب باید با طراحی بویلر هماهنگ شود. اگر آب ورودی سرد و make-up زیاد باشد، بار بخار دیاریاتور افزایش مییابد و کنترل فشار مهمتر میشود.
پمپ آب تغذیه، NPSH و کنترل سطح
پمپهای feedwater باید آب داغ نزدیک نقطه جوش را به بویلر ارسال کنند، بنابراین NPSH available حیاتی است. ارتفاع نصب دیاریاتور، دمای آب، فشار مخزن، افت مسیر مکش، strainer و سرعت جریان روی کاویتاسیون پمپ اثر دارد. اگر پمپ صدای غیرعادی دارد یا seal زود خراب میشود، یکی از اولین موارد بررسی NPSH و شرایط مکش است. در بسیاری از طراحیها، دیاریاتور در ارتفاع نصب میشود تا NPSH پمپ تامین گردد.
کنترل سطح دیاریاتور باید با جریان کندانس، make-up و مصرف بویلر هماهنگ باشد. level transmitter، control valve، bypass، alarm و trip باید طبق فلسفه بهرهبرداری طراحی شوند. اگر سطح بیش از حد پایین بیاید، پمپ feedwater هوا میکشد؛ اگر سطح بالا برود، carryover یا overflow رخ میدهد. کنترل فشار نیز باید steam supply را پایدار نگه دارد و از vacuum در شرایط خاص جلوگیری کند.
مدارک، تست و استانداردها
بسته به فشار و طراحی، دیاریاتور ممکن است تحت الزامات pressure vessel و استانداردهایی مانند ASME Section VIII یا استانداردهای داخلی کارفرما بررسی شود. مدارک قابل درخواست شامل datasheet، GA drawing، P&ID، design calculation، material certificate، WPS/PQR، NDT، hydrotest، safety valve sizing، instrument list، manual، painting/coating report و ITP است. برای پمپهای feedwater نیز curve، NPSH، motor datasheet، seal plan و test report اهمیت دارد.
| بخش سیستم | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Deaerator Vessel | Capacity، pressure، storage، material، standard | حذف ناقص اکسیژن یا عدم پذیرش بازرسی |
| Steam Control | Steam pressure، load، pegging، vent، safety | نوسان فشار یا اتلاف بخار |
| Feedwater Pump | Flow، head، NPSH، temperature، seal، standby | کاویتاسیون، خرابی seal یا کمبود آب بویلر |
| Instrumentation | Level، pressure، temperature، alarms، control valve | نوسان سطح و توقف بویلر |
چکلیست RFQ دیاریاتور و Feedwater
- ظرفیت بویلر، flow آب تغذیه، درصد کندانس برگشتی و make-up.
- فشار و دمای کاری، هدف oxygen removal و ظرفیت storage.
- نوع دیاریاتور، متریال، استاندارد pressure vessel و insulation.
- مشخصات پمپ feedwater، NPSH، standby philosophy و seal.
- Instrument list، control valve، safety valve، vent، overflow و drain.
- مدارک شامل GA، P&ID، calculation، MTC، NDT، hydrotest، ITP و manual.
نصب، راهاندازی و بهرهبرداری
در نصب، elevation دیاریاتور، ساپورت، expansion، مسیر vent، drain، overflow، دسترسی برای inspection و مسیر مکش پمپها باید کنترل شود. لوله مکش پمپ باید تا حد امکان کوتاه، مستقیم و کمافت باشد. strainer اگر روی مکش نصب میشود باید افت فشار آن در شرایط dirty نیز لحاظ شود. در راهاندازی، گرمکردن تدریجی، کنترل vent، تنظیم pressure و level loop و بررسی oxygen residual انجام میشود.
در بهرهبرداری، دمای آب خروجی، فشار مخزن، وضعیت vent، سطح، عملکرد control valve، صدای پمپ، لرزش، کیفیت آب و مصرف مواد شیمیایی باید پایش شود. اگر oxygen بالا میرود، ممکن است vent بسته، tray/spray آسیبدیده، دمای آب پایین، فشار نامناسب یا نشتی هوا در مکش پمپ وجود داشته باشد. ثبت این دادهها برای عیبیابی و خرید قطعات بعدی ضروری است.
جمعبندی: دیاریاتور و سیستم آب تغذیه باید بهعنوان یک پکیج فرایندی کامل خریداری و کنترل شود. موفقیت آن به طراحی vessel، بخار، کنترل، پمپ، شیمی آب و مدارک بازرسی وابسته است، نه صرفاً به ظرفیت اسمی مخزن.
تکمیل کنترل کیفیت و راهاندازی دیاریاتور
در دیاریاتور، کنترل عملکرد فقط با مشاهده سطح مخزن انجام نمیشود. دمای آب خروجی باید با فشار کاری و نقطه اشباع مقایسه شود، vent باید بهدرستی تنظیم باشد و oxygen residual باید در محدوده مورد قبول برنامه شیمی آب قرار گیرد. اگر اکسیژن بالا باقی بماند، ممکن است spray nozzle، tray، vent، فشار بخار، دمای آب ورودی یا ورود هوا از مسیر کندانس مشکل داشته باشد. برای همین در commissioning باید هم ابزار دقیق و هم پارامترهای شیمیایی بررسی شوند.
Feedwater pumpها باید با شرایط آب داغ کار کنند. کنترل NPSH، ارتفاع نصب، افت مکش، دمای آب و عملکرد minimum flow بسیار مهم است. اگر پمپ در دبی پایین کار کند، گرمایش داخلی و آسیب seal ممکن است رخ دهد. اگر سطح دیاریاتور نوسان دارد، پمپ ممکن است هوا بکشد و لرزش یا کاویتاسیون ایجاد شود. در پکیجهای مهم، وجود پمپ standby و تست دورهای آن باید در برنامه بهرهبرداری باشد.
مدارک ساخت و تحویل پکیج
برای vessel، مدارک welding، NDT، hydrotest، MTC، pressure relief، painting و nameplate اهمیت دارد. برای پمپها، curve، test report، motor datasheet، seal، coupling و alignment procedure باید تحویل شود. برای instrumentها، datasheet، calibration و loop diagram لازم است. اگر control valve بخار یا make-up water در پکیج وجود دارد، Cv، actuator، fail position و setting باید بررسی شود.
- قبل از راهاندازی، مسیر vent، overflow، drain و safety valve بازبینی شود.
- در بهرهبرداری، oxygen، دما، فشار، سطح و آمپر پمپ پایش شود.
- مواد شیمیایی scavenger نباید جایگزین عملکرد مکانیکی دیاریاتور شود.
- Data Book باید vessel، pump، instrument و valve را به صورت یک پکیج پوشش دهد.
اگر دیاریاتور برای توسعه ظرفیت بویلر خریداری میشود، باید با load جدید، درصد کندانس برگشتی و کیفیت آب آینده هماهنگ باشد. در غیر این صورت، تجهیز جدید ممکن است در روز اول کافی به نظر برسد اما در ظرفیت واقعی کارخانه محدودیت ایجاد کند.
