راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی پنل اعلام حریق و Fire & Gas صنعتی نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
Fire Alarm با Fire & Gas چه تفاوتی دارد؟
سیستم اعلام حریق ساختمانی معمولاً روی تشخیص دود، حرارت و آژیرهای تخلیه متمرکز است. Fire & Gas در صنایع فرایندی علاوه بر حریق، گازهای قابل اشتعال، گازهای سمی، Flame Detector، Gas Detector و فرمانهای Shutdown یا Deluge را نیز مدیریت میکند. بنابراین پنل F&G باید با فلسفه ایمنی فرایند، Cause & Effect و تجهیزات میدانی Hazardous Area هماهنگ باشد.
معماری Loop و Zone
در سیستم Addressable، هر دتکتور آدرس دارد و عیبیابی دقیقتر است. در سیستم Conventional، Zone کلی تشخیص داده میشود. برای واحد صنعتی، انتخاب Loop Capacity، Redundancy، Short Circuit Isolator و کابلکشی مقاوم در برابر حریق اهمیت دارد. اگر Loop بیش از حد بارگذاری شود یا مسیر کابلکشی درست طراحی نشود، خرابی یک نقطه میتواند بخش بزرگی از سیستم را تحت تأثیر قرار دهد.
Detector و تجهیزات میدانی
Smoke Detector، Heat Detector، Flame Detector، Gas Detector، Manual Call Point، Sounder، Beacon و Interface Module هرکدام کاربرد خاص دارند. در محیط صنعتی، گردوغبار، بخار، نور خورشید، گازهای مزاحم و لرزش میتواند باعث Alarm کاذب یا عدم تشخیص شود. انتخاب Detector باید با محیط واقعی نصب هماهنگ باشد.
Cause & Effect و Interlock
در F&G صنعتی، Alarm فقط برای اطلاع نیست؛ ممکن است باعث Trip، ESD، فعال شدن Deluge، بستن Damper یا قطع تهویه شود. این منطق باید در Cause & Effect Matrix تعریف و تست شود. هر تغییر در منطق باید مدیریت تغییر داشته باشد، چون اشتباه در F&G میتواند تولید را بیدلیل متوقف یا در حادثه واقعی واکنش ناکافی ایجاد کند.
تست، Commissioning و نگهداری
سیستم اعلام حریق و F&G نیازمند تست دورهای است: Walk Test، Loop Test، Lamp Test، Sounder Test، Gas Calibration و Flame Detector Test. اگر برنامه تست و قطعات یدکی از ابتدا دیده نشود، سیستم پس از مدتی فقط ظاهراً سالم خواهد بود. ثبت سوابق تست برای ممیزی HSE ضروری است.
مقایسه برند و تأمین
در مقایسه Honeywell Notifier، Siemens، Bosch، Simplex، Esser یا Det-Tronics، باید گواهیها، سازگاری Detectorها، نرمافزار برنامهریزی، قابلیت Redundancy، پروتکل ارتباطی با DCS و پشتیبانی محلی بررسی شود. سیستمهای Proprietary ممکن است در نگهداری آینده محدودیت ایجاد کنند.
برندها و سازندگان قابل بررسی
- Honeywell Notifier / Gamewell-FCI
- Siemens Cerberus
- Bosch Fire Alarm
- Johnson Controls / Simplex
- Esser by Honeywell
- Det-Tronics و Honeywell در F&G صنعتی
استانداردهای مهم
- EN 54 برای اجزای سیستم اعلام حریق در بسیاری از پروژهها
- NFPA 72 برای Fire Alarm and Signaling Code
- IEC 61508/61511 در F&G و کاربردهای ایمنی فرایندی
- IEC 60079 برای تجهیزات نصبشده در Hazardous Area
- استانداردهای Cause & Effect و F&G Philosophy پروژه
- SIL2/SIL3 در کنترلرهای F&G در صورت الزام پروژه
دادههای لازم برای RFQ
- Fire Alarm یا F&G Philosophy
- Loop/Zone Count و Device List
- Detector Type و Area Classification
- Cause & Effect و Interface با ESD/DCS
- EN54/NFPA72/SIL/Ex Requirements
- Commissioning، Software Backup و Training
خطاهای رایج خرید
- ترکیب اشتباه Fire Alarm ساختمانی با F&G فرایندی
- تعریف نکردن Cause & Effect
- انتخاب Detector بدون توجه به محیط واقعی
- تحویل نگرفتن فایل برنامه و نرمافزار
- نبود برنامه تست دورهای و کالیبراسیون
ثبت RFQ برای پنل اعلام حریق و Fire & Gas صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
بله. F&G در صنایع فرایندی گاز، شعله و فرمانهای ایمنی را هم مدیریت میکند.
ماتریسی که مشخص میکند هر Detector یا Alarm چه خروجی، Trip یا اقدام ایمنی ایجاد کند.
برای نگهداری و تغییرات آینده بله؛ باید در محدوده قرارداد مشخص شود.
جمعبندی: انتخاب مطمئن پنل اعلام حریق و Fire & Gas صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.

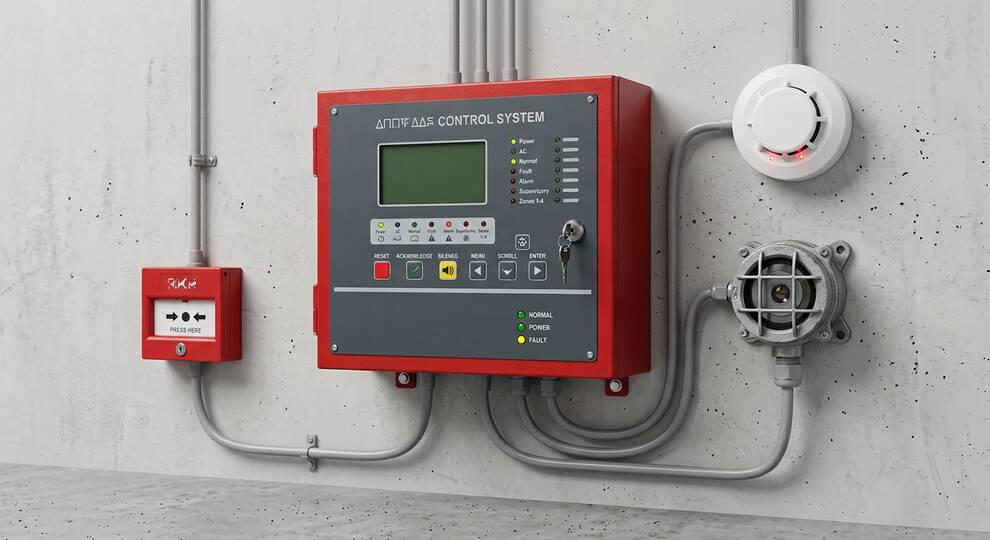

پنل اعلام حریق و Fire & Gas؛ منطق ایمنی، نه فقط تابلو هشدار
پنل اعلام حریق و Fire & Gas صنعتی برای دریافت سیگنال از detectorها، manual call pointها، flame detectorها، gas detectorها، heat/smoke detectorها و تجهیزات field استفاده میشود و خروجیهایی مانند alarm، shutdown، beacon/sounder، damper close، ventilation trip یا release اطفا را مدیریت میکند. در پروژههای نفت، گاز، پتروشیمی، نیروگاه و صنایع پرخطر، F&G panel باید با cause & effect، zoning، SIL/availability requirement، استانداردهای EN 54، NFPA 72، NFPA 72/72-like philosophy، IEC 61508/61511 در صورت الزام و فلسفه ESD هماهنگ باشد.
در RFQ نباید فقط تعداد zone یا loop نوشته شود. باید نوع سیستم conventional یا addressable، تعداد و نوع input/output، نوع detectorها، hazardous area، protocol، redundancy، power supply، battery autonomy، mimic، HMI، event log، interface با DCS/ESD، cause & effect و استانداردهای پروژه مشخص شود. اگر سیستم قرار است به اطفا فرمان بدهد، الزامات releasing panel و interlockهای ایمنی نیز مطرح میشود.
Detectorها، Zoning و Cause & Effect
انتخاب detector باید بر اساس خطر واقعی انجام شود. flame detector برای حریق شعلهای، gas detector برای LEL/H2S/toxic، smoke/heat برای اتاقها یا تابلوها و manual call point برای اعلام دستی استفاده میشود. در فضای باز، باد، خورشید، باران، گردوغبار و موانع فیزیکی روی جانمایی detector اثر دارد. در اتاق کنترل یا electrical room، clean agent release و cross-zone detection ممکن است لازم شود.
Cause & Effect قلب سیستم F&G است. باید مشخص کند هر alarm چه خروجیای ایجاد میکند: فقط هشدار محلی، alarm به DCS، shutdown تهویه، trip تجهیز، فعالسازی beacon/sounder یا discharge اطفا. اگر voting لازم است، 1oo2، 2oo3 یا منطقهای دیگر باید بهصورت شفاف در مدارک بیاید. بدون cause & effect تاییدشده، پنل فقط سختافزار است و ایمنی واقعی قابل ارزیابی نیست.
Power، Battery و Interface
سیستم F&G باید در شرایط قطع برق نیز زمان مشخصی فعال بماند. بنابراین محاسبه battery autonomy، charger، load، sounder/beacon current و افت ولتاژ loop اهمیت دارد. خروجیها باید از نظر supervised بودن، short/open circuit detection و fail-safe philosophy بررسی شوند. Interface با ESD، DCS، HVAC، fire pump یا suppression panel باید از نظر dry contact، protocol، hardwired signal و تستپذیری روشن باشد.
در مناطق hazardous، detector و junction box باید Ex certificate مناسب داشته باشند. کابلکشی، gland، earthing، segregation از کابل قدرت و protection در برابر surge باید در طراحی دیده شود. برای gas detectorها، calibration gas، bump test، sensor life و دسترسی maintenance نیز بخشی از طراحی است.
مدارک، FAT/SAT و تحویل
مدارک قابل درخواست شامل system architecture، cause & effect، loop drawing، wiring diagram، I/O list، detector layout، battery calculation، datasheet، Ex certificates، FAT procedure، SAT procedure، commissioning sheet، manual و spare list است. در FAT، منطق cause & effect، fault monitoring، alarm priority، event log، battery/charger، output relays و interfaceها تست میشود. در SAT، عملکرد field detectorها، loop continuity، sounder/beacon و interlockها کنترل میشود.
| بخش سیستم | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Panel | Loop/zone، I/O، redundancy، log، HMI | ظرفیت ناکافی یا interface ناقص |
| Detector | Hazard، coverage، Ex، calibration، environment | تشخیص دیرهنگام یا false alarm |
| Cause & Effect | Voting، outputs، ESD/HVAC/suppression interface | عملکرد ایمنی نامشخص |
| Power/Battery | Autonomy، load، charger، supervised outputs | خاموشی سیستم در شرایط اضطراری |
چکلیست RFQ
- نوع پنل، تعداد loop/zone، I/O، addressable/conventional و استاندارد مرجع.
- Detector layout، نوع detectorها، area classification و شرایط محیط.
- Cause & Effect تاییدشده، voting، shutdown/release logic و interfaceها.
- Battery autonomy، charger، sounder/beacon load و power supply.
- مدارک FAT/SAT، loop drawing، datasheet، Ex، manual و spare.
- نیاز به calibration kit، gas cylinder، test lamp یا ابزار commissioning.
جمعبندی: پنل F&G باید بر اساس خطر، detector coverage، منطق cause & effect و مدارک تست خریداری شود. تمرکز فقط بر برند یا تعداد loop، ریسک ایمنی و commissioning را بالا میبرد.
تکمیل طراحی با Fire & Gas Mapping و تست دورهای
برای سیستم Fire & Gas، جانمایی detectorها باید با fire and gas mapping یا حداقل بررسی مهندسی پوشش خطر انجام شود. در محیط باز، جهت باد غالب، موانع سازهای، ارتفاع نصب، نوع گاز، چگالی نسبت به هوا، نقاط نشت محتمل و دسترسی تعمیرات تعیینکننده هستند. اگر detector فقط بر اساس تعداد تقریبی خریداری شود، ممکن است نقاط کور باقی بماند یا false alarm زیاد شود. برای flame detectorها، field of view، blind spot، احتمال آلودگی لنز و منابع شعله مزاحم باید بررسی گردد.
پس از نصب، برنامه تست دورهای اهمیت زیادی دارد. Gas detectorها به bump test و calibration نیاز دارند. Flame detector ممکن است به test lamp یا روش شبیهسازی تاییدشده نیاز داشته باشد. Manual call point، sounder، beacon، relay output و interface با ESD/HVAC باید در دورههای مشخص تست شوند. اگر سیستم به اطفا فرمان میدهد، bypass و inhibit باید با procedure رسمی مدیریت شود تا در زمان تعمیرات، ایمنی واقعی از دست نرود.
در Data Book، cause & effect نهایی، لیست bypassها، نقشه detectorها، battery calculation، نتایج FAT/SAT و دستور نگهداری باید نگهداری شود. این مدارک در audit ایمنی و پس از هر تغییر فرایندی برای بازنگری سیستم لازم هستند.
در پایان پروژه، matrix نهایی cause and effect باید با نسخه برنامهریزیشده داخل پنل مقایسه شود. هر تغییر در voting، delay، bypass یا خروجی shutdown باید شماره revision داشته باشد تا در زمان audit یا حادثه، منطق واقعی سیستم قابل ردیابی باشد.
برای کاهش false alarm، نوع detector باید با محیط واقعی هماهنگ باشد. بخار، گردوغبار، دود فرایندی، نور خورشید، جوشکاری، مه یا مواد شیمیایی میتوانند روی detectorهای مختلف اثر بگذارند. انتخاب detector بدون بررسی محیط نصب، باعث bypassهای مکرر و کاهش اعتماد بهرهبردار به سیستم ایمنی میشود.
بنابراین detector layout باید با تیم HSE، فرایند و بهرهبرداری بازبینی شود.
در تحویل نهایی، لیست detectorها باید با tag، محل نصب، نوع سنسور، محدوده کالیبراسیون و تاریخ راهاندازی ثبت شود. این اطلاعات در نگهداری دورهای و تعویض سنسورهای گازی اهمیت مستقیم دارد و از نصب اشتباه detector جایگزین جلوگیری میکند.
