راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی HVAC صنعتی و Pressurization اتاق کنترل نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
HVAC صنعتی چه تفاوتی با HVAC ساختمانی دارد؟
HVAC صنعتی علاوه بر آسایش حرارتی، وظیفه حفاظت تجهیزات الکتریکی، اتاق کنترل، Analyzer Shelter و پرسنل را دارد. در محیطهای نفت و گاز، گردوغبار، گازهای خطرناک، دمای بالا، رطوبت، خوردگی و نیاز به فشار مثبت مطرح است. یک سیستم ساختمانی معمولی ممکن است برای این شرایط کافی نباشد.

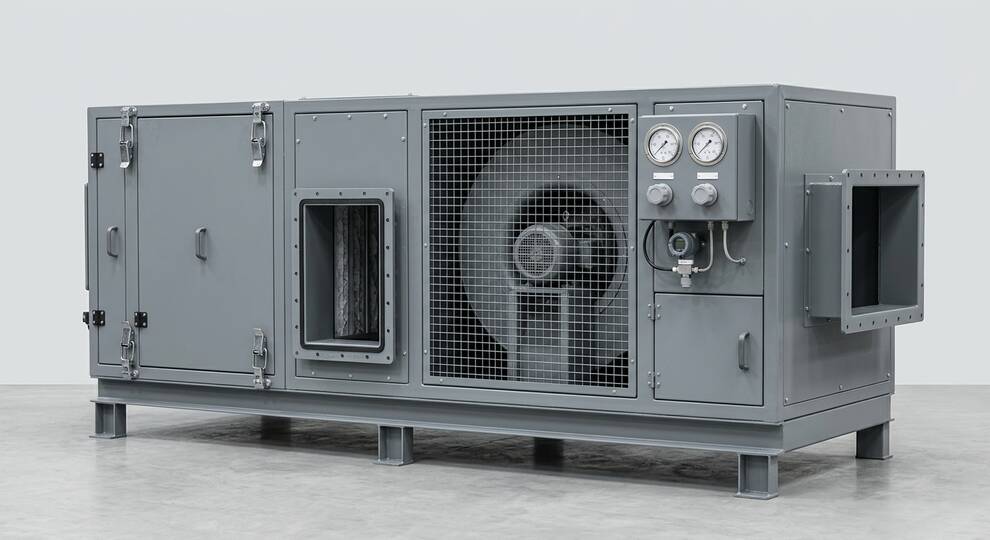

Pressurization اتاق کنترل
در اتاق کنترل یا MCC Room نزدیک Hazardous Area، فشار مثبت مانع ورود گاز یا گردوغبار خطرناک میشود. این سیستم باید هوای Fresh Air را از نقطه امن بگیرد، فیلتر کند، فشار داخلی را پایش کند و در صورت افت فشار Alarm بدهد. اگر دربها، Damperها، نفوذپذیری ساختمان یا ظرفیت فن درست دیده نشود، فشار مثبت واقعی حفظ نمیشود.
فیلتراسیون و کیفیت هوا
فیلترها باید بر اساس گردوغبار، رطوبت، ذرات شیمیایی و نیاز تجهیزات انتخاب شوند. در بعضی سایتها فیلتر کربن فعال یا Chemical Filter برای گازهای خورنده لازم است. افت فشار فیلتر با کثیف شدن افزایش مییابد و روی ظرفیت فن و فشار مثبت اثر میگذارد. Differential Pressure Switch برای فیلترها توصیه میشود.
Redundancy و قابلیت اطمینان
اتاق کنترل یا MCC Room معمولاً بار حیاتی دارد و HVAC آن نباید با خرابی یک فن یا کمپرسور از کار بیفتد. N+1 Fan، Dual Coil، Standby Unit یا Redundant Control باید بر اساس اهمیت اتاق بررسی شود. اگر HVAC اتاق کنترل از کار بیفتد، دمای تابلوها بالا میرود و تجهیزات کنترل ممکن است Trip یا Fail شوند.
Ex، محل نصب و برق
اگر بخشی از تجهیز HVAC در Hazardous Area نصب میشود، موتور، Junction Box، Sensor و Actuator باید Ex مناسب داشته باشند. مسیر Fresh Air Intake باید از ناحیه امن باشد و Exhaust یا Relief مسیر مناسبی داشته باشد. کابلکشی، Earthing و Fire Damperها باید با HSE و برق هماهنگ شوند.
مقایسه برند و سازنده
در مقایسه Trane، Carrier، York، Daikin، Systemair، Camfil یا سازندگان پکیج صنعتی، باید فقط ظرفیت سرمایش دیده نشود. Duty واقعی، Ambient Design، Filtration، Pressurization Control، Redundancy، Noise، Maintenance Access و مدارک تست تعیینکننده هستند. برای پکیجهای سفارشی، FAT و تست فشار مثبت اهمیت دارد.
برندها و سازندگان قابل بررسی
- Trane
- Carrier
- York / Johnson Controls
- Daikin
- Systemair
- Camfil در فیلتراسیون
- سازندگان پکیج صنعتی HVAC و Pressurization
استانداردهای مهم
- ASHRAE برای مبانی HVAC و تهویه در بسیاری از طراحیها
- IEC 60079 و الزامات Area Classification برای تجهیزات در Hazardous Area
- استانداردهای اتاق کنترل و Pressurization طبق Spec پروژه
- EN 779 / ISO 16890 برای فیلتراسیون هوا در بسیاری کاربردها
- IEC 60529 برای IP تجهیزات الکتریکی
- الزامات HSE و Toxic Gas Protection در اتاقهای کنترل
دادههای لازم برای RFQ
- Room Size، Heat Load و Occupancy
- Positive Pressure Requirement و Leakage Estimate
- Ambient Design Temperature و Humidity
- Filtration Class و Chemical Filter Need
- Redundancy، Control Philosophy و Alarm
- Ex Requirement، Power Supply و FAT
خطاهای رایج خرید
- طراحی بر اساس بار سرمایشی و نادیده گرفتن فشار مثبت
- گرفتن Fresh Air از ناحیه آلوده یا Hazardous
- حذف فیلتر مناسب برای کاهش هزینه
- نبود Redundancy در اتاق حیاتی
- بیتوجهی به افت فشار فیلتر و Alarm
ثبت RFQ برای HVAC صنعتی و Pressurization اتاق کنترل
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
به Spec پروژه و ریسک محیط بستگی دارد؛ باید با نشتی اتاق و ظرفیت فن قابل حفظ باشد.
خیر. در محیطهای دارای گاز خورنده یا آلودگی خاص بررسی میشود.
افزایش دما عمر تجهیزات برق و کنترل را کم میکند و میتواند باعث Trip یا خرابی شود.
جمعبندی: انتخاب مطمئن HVAC صنعتی و Pressurization اتاق کنترل زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای HVAC صنعتی و pressurization
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای HVAC صنعتی و pressurization
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای HVAC صنعتی و pressurization، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل فشار مثبت، filtration، hazardous area، redundancy، air change، damper و shutdown philosophy هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای HVAC صنعتی و pressurization
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای HVAC صنعتی و pressurization، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل فشار مثبت، filtration، hazardous area، redundancy، air change، damper و shutdown philosophy هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای HVAC صنعتی و pressurization
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای HVAC صنعتی و pressurization، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل فشار مثبت، filtration، hazardous area، redundancy، air change، damper و shutdown philosophy هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای HVAC صنعتی و pressurization
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای HVAC صنعتی و pressurization مدارکی مانند ASHRAE، NFPA، IEC/ATEX در صورت ناحیه خطرناک، balancing report و FAT/SAT نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند از دست رفتن فشار مثبت، ورود گاز/گردوغبار، خرابی damper و filter loading زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای HVAC صنعتی و pressurization بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، HVAC صنعتی و pressurization باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای HVAC صنعتی و pressurization
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
تکمیل نهایی معیار خرید و نگهداری HVAC صنعتی و pressurization
برای تکمیل عمق فنی این صفحه، لازم است HVAC صنعتی و pressurization در چرخه کامل خرید تا بهرهبرداری دیده شود. دادههای کلیدی مانند فشار مثبت، filtration، hazardous area، redundancy، air change، damper و shutdown philosophy باید در RFQ، پیشنهاد فروشنده، مدارک تحویل و برنامه نگهداری یکسان باشند. اگر در هر مرحله یک نام یا عدد متفاوت ثبت شود، تیم سایت در زمان نصب یا تعمیرات با ابهام روبهرو میشود. بنابراین بهتر است نسخه نهایی دیتاشیت، مدارک ASHRAE، NFPA، IEC/ATEX در صورت ناحیه خطرناک، balancing report و FAT/SAT، نتیجه تست یا commissioning و فهرست قطعات یدکی در Data Book نگهداری شود. این کنترل ساده ریسکهایی مانند از دست رفتن فشار مثبت، ورود گاز/گردوغبار، خرابی damper و filter loading را کاهش میدهد و باعث میشود خرید بعدی بر اساس تجربه واقعی پروژه انجام شود، نه صرفاً عنوان کالا یا حافظه افراد.
