نقش شیر اطمینان
هر تجهیز تحت فشار، حداکثر فشاری دارد که برای آن طراحی شده است؛ اگر به هر دلیل فشار از این حد فراتر رود، تجهیز در خطر آسیب یا انفجار قرار می‌گیرد. شیر اطمینان تنها تجهیز ایمنی است که بدون نیاز به برق، فرمان یا اپراتور، در فشار مشخصی باز شده و سیال اضافه را تخلیه میکند. به همین دلیل، انتخاب، نصب و نگهداری آن با حساسیت بسیار بالاتری نسبت به شیرهای معمولی انجام میشود و کوچک‌ترین خطا در آن می‌تواند حفاظت کل تجهیز را بیاثر کند.
مراجع سایزینگ و انتخاب
مراجع خانواده (API 520) روشهای محاسبه سطح عبور موردنیاز برای سناریوهای مختلف تخلیه را تعریف می‌کنند: حریق خارجی، قطع خروجی، شکست کنترل یا خنککاری و سناریوهای دیگر. برای هر سناریو، دبی تخلیه محاسبه شده و سطح نازل لازم به دست می‌آید؛ سایز نهایی، پوشش‌دهنده بزرگترین سناریو است. مرجع تکمیلی نیز الزامات سیستم تخلیه شامل لوله‌کشی ورودی و خروجی و افت فشار مجاز را مشخص میکند. نکته کلیدی این است که سایزینگ مسئولیت طراحی است و خریدار باید نتیجه محاسبات را به صورت شفاف در استعلام ذکر کند.
ابعاد استاندارد (API 526)
برای یکسان‌سازی صنعتی، مرجع (API 526) ابعاد و ظرفیت‌های استاندارد شیرهای اطمینان فلنجدار را تعریف میکند: حروف مشخصه، سایز ورودی و خروجی و سطوح نازل استاندارد. وقتی در مشخصه پروژه یک حروف مشخصه ذکر میشود، یعنی سازندگان مختلف باید همان ابعاد و ظرفیت را ارائه دهند و مقایسه پیشنهادها ممکن شود. این استانداردسازی، جایگزینی برندها را نیز در پروژه‌ها ساده میکند؛ به شرط آنکه فشار ست و متریال نیز هم‌شرایط باشند.
طرح‌های اصلی

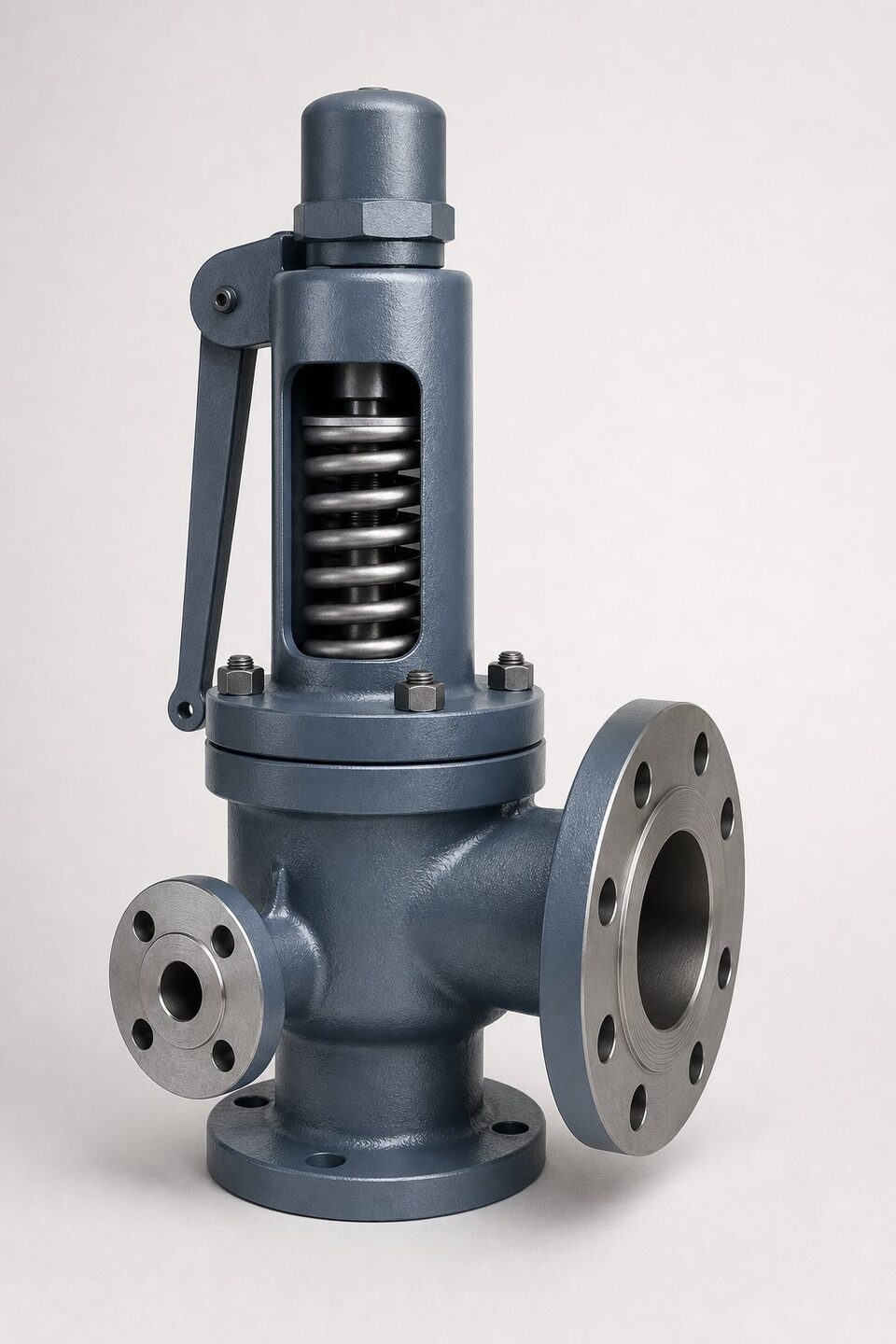

- فنری معمولی: رایج‌ترین طرح برای اکثر سرویس‌ها.
- فنری با بیلوز: برای سرویس‌هایی با فشار برگشتی متغیر.
- پایلوت‌اپریتد: برای فشار ست بالا و آب‌بندی نزدیک ست.
- با دستگیره تست: برای امکان تست عملکرد در محل.
نکات استعلام و تحویل
در استعلام شیر اطمینان، فشار ست، سیال و فاز آن، دمای کاری، دبی تخلیه موردنیاز و سایز اتصالات ورودی و خروجی باید ذکر شود. گزارش تست و کالیبراسیون با ذکر فشار ست واقعی، بخشی از مدارک تحویل است و در بسیاری پروژه‌ها، تست با حضور ناظر انجام میشود. پس از تحویل نیز، پلمب ست نباید بدون مجوز تغییر کند و برنامه تست دورهای باید از روز اول تعریف گردد. در پروژه‌های دارای وندورلیست، تایید برند پیش از سفارش الزامی است.
کالیبراسیون و بازرسی دورهای شیرهای اطمینان
شیر اطمینان تجهیزاتی است که در ۹۹ درصد عمر خود بی‌حرکت است و باید در آن یک درصد باقی، بدون خطا عمل کند؛ این ویژگی، برنامه بازرسی و کالیبراسیون آن را به یک الزام غیرقابل مذاکره تبدیل میکند. فواصل بازرسی معمولا بر اساس سابقه عملکرد، شرایط سرویس و الزامات قانونی یا بیمه‌ای تعیین می‌شوند و نباید صرفا به تعویق بیفتند. در بازرسی دورهای، شیر از خط جدا و پس از تمیزکاری، اجزای آن شامل نشیمن، دیسک، فنر و بونت از نظر خوردگی، فرسایش و رسوب بررسی می‌شوند. سپس تست فشار تنظیم روی میز آزمون انجام و صحت عملکرد در فشارهای نامی تایید می‌گردد. اگر شرایط سرویس تغییر کرده باشد، فشار تنظیم باید با محاسبات ایمنی واحد بازنگری شود، نه اینکه صرفا مقدار قبلی تکرار گردد. پس از نصب مجدد، پلمب شیر و ثبت شماره گواهی کالیبراسیون انجام میشود تا در بازرسی‌های بعدی قابل ردیابی باشد. یکی از اشتباه‌های رایج، دستکاری پیچ تنظیم برای رفع نشتی جزئی است؛ نشتی معمولا نشانه آسیب نشیمن یا آلودگی است و با دستکاری تنظیم، هم دقت شیر از بین می‌رود و هم مشکل اصلی پنهان می‌ماند. در سرویس‌های خورنده یا پلیمری، انتخاب متریال مناسب و بازرسی‌های کوتاه‌تر، کلید جلوگیری از گیر کردن شیر در لحظه نیاز است.
در سرویس‌هایی که احتمال پلیمرشدن یا رسوب‌گذاری سیال وجود دارد، طراحی با قطعات داخلی مناسب و فواصل بازرسی کوتاه‌تر را از مرحله انتخاب در نظر بگیرید؛ گیر کردن شیر اطمینان در لحظه نیاز، یکی از جدی‌ترین سناریوهای ایمنی است.
جمع‌بندی
شیر اطمینان تجهیز ساده‌ای به نظر می‌رسد اما انتخاب آن مجموعه‌ای از محاسبات دقیق است: سناریوهای تخلیه، سطح نازل، فشار ست و ابعاد استاندارد. با تفکیک مسئولیت طراحی از خرید و ذکر کامل پارامترها در استعلام، می‌توان شیر اطمینانی تهیه کرد که در لحظه نیاز، بدون تردید عمل کند و حفاظت تجهیز را تضمین نماید.
سوالات رایج
تفاوت (PSV) و (PRV) چیست؟
در عرف صنعت، (PRV) اصطلاح عمومی شیرهای تخلیه فشار است؛ (PSV) به شیری گفته میشود که در شرایط اضطراری بازشده و معمولاً یک‌بار عمل میکند. در عمل هر دو در یک خانواده‌اند و مرجع ابعادی مشترکی دارند.
فشار ست چیست؟
فشاری که شیر در آن شروع به باز شدن میکند. این فشار بر اساس طراحی تجهیز محافظتشونده تعیین میشود و نباید بدون محاسبه تغییر کند؛ تغییر ست، یعنی تغییر حفاظت تجهیز.
سایز شیر اطمینان چگونه تعیین میشود؟
بر اساس سناریوهای تخلیه (مانند حریق، قطع خروجی یا شکست خنککاری) و دبی موردنیاز هر سناریو؛ سایز باید بزرگترین سناریو را پوشش دهد و محاسبه آن مسئولیت طراحی است.
تست دورهای شیر اطمینان لازم است؟
بله؛ عملکرد و ست شیر باید به صورت دورهای روی نیمکت تست یا در محل با روشهای تاییدشده کنترل شود، چون گیر کردن یا تغییر ست، حفاظت را بیاثر میکند.
